捣鼓一块Raspberry Pi 5

发表于 更新于
本文字数： 3.6k 阅读时长 ≈ 13 分钟

之前一直弄Kali，Ubuntu，aliyunECS之类的，想搞一块本地的玩玩，整了块Raspberry Pi 5

思路：从tf卡启动系统，ssd作为存储盘，使用先电脑热点和XTerminal连接，系统使用Raspberry Pi OS Lite（后来发现Ubuntu不好使），然后使用Sakura frp内网穿透实现公网访问

硬件

树莓派5

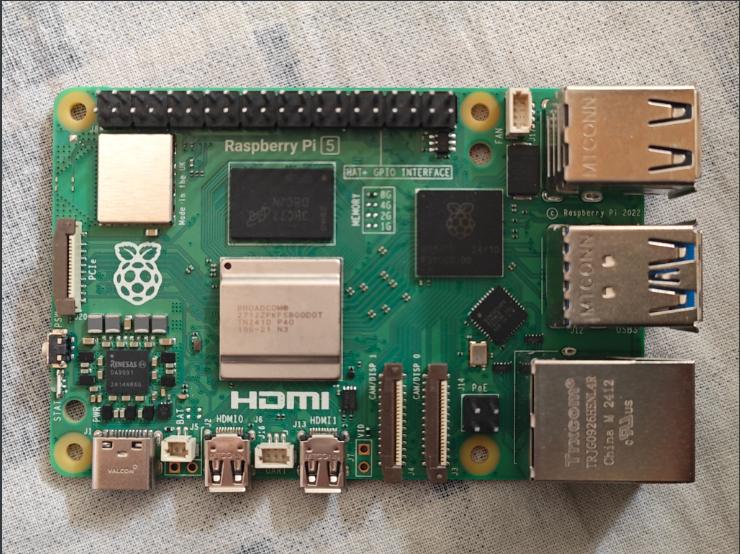

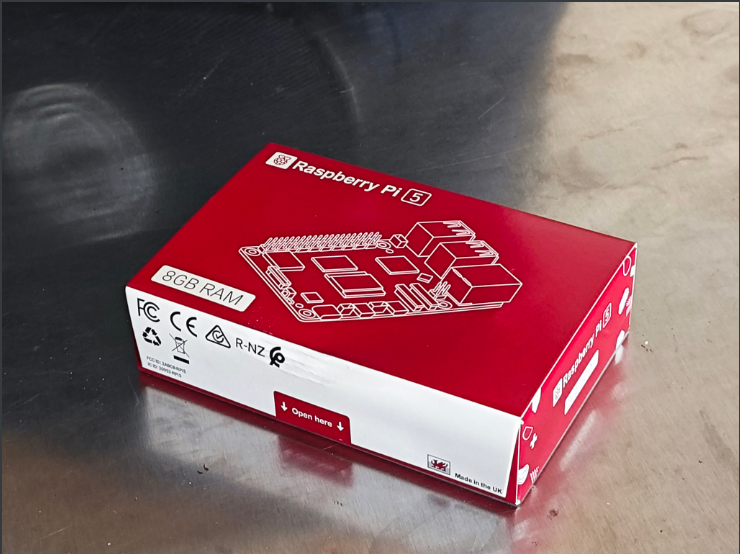

首先就是一块Raspberry 5，规格是4核8G。

image-20241123212605050

image-20241123212614501 image-20241123212623530

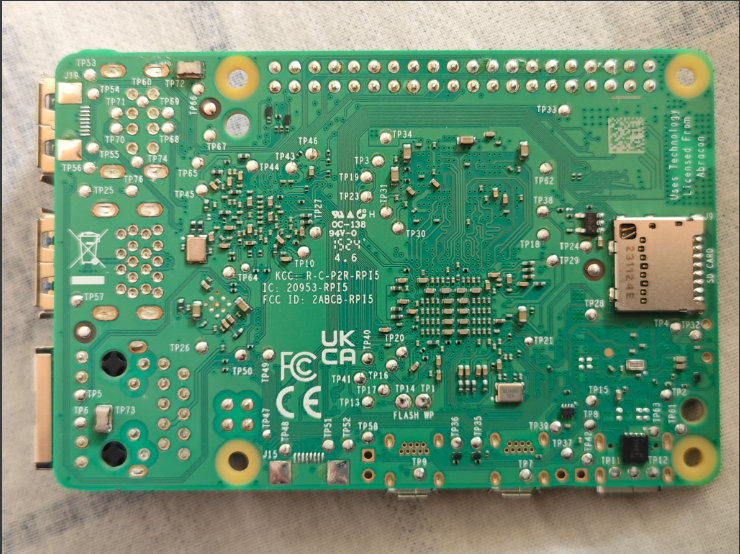

板子还挺好看

SSD硬盘

买了一块戴尔的拆机硬盘 M.2 2230规格，128G花了68米

PCle to M.2

用的微雪的PCle to M.2 MINI转接板，下图安装2230尺寸SSD时，需要使用铜柱和小螺丝把SSD固定住（捣鼓了半天没搞清楚怎么弄）

image-20241123212633836

风扇

风扇用的是国产的小风扇，13.9米，运行起来也没有声音，还不错

但是感觉到60度才开始降温有点不行，后面尝试调教一下

系统准备

Ubuntu

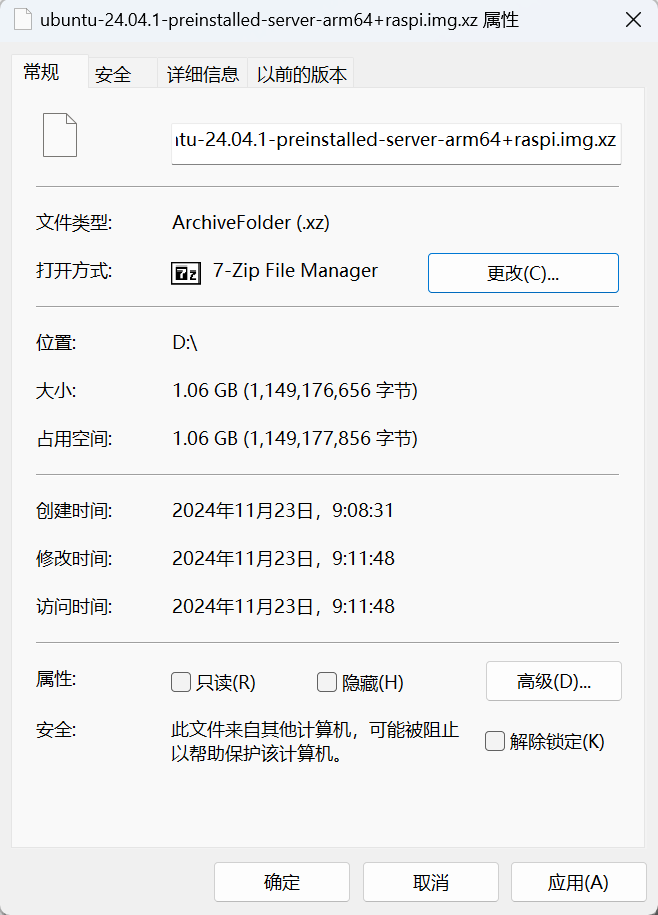

在这个网站Install Ubuntu on a Raspberry Pi | Ubuntu，下载的是ubuntu-24.04.1-preinstalled-server-arm64+raspi.img.xz这个文件

image-20241123110041657

烧录器

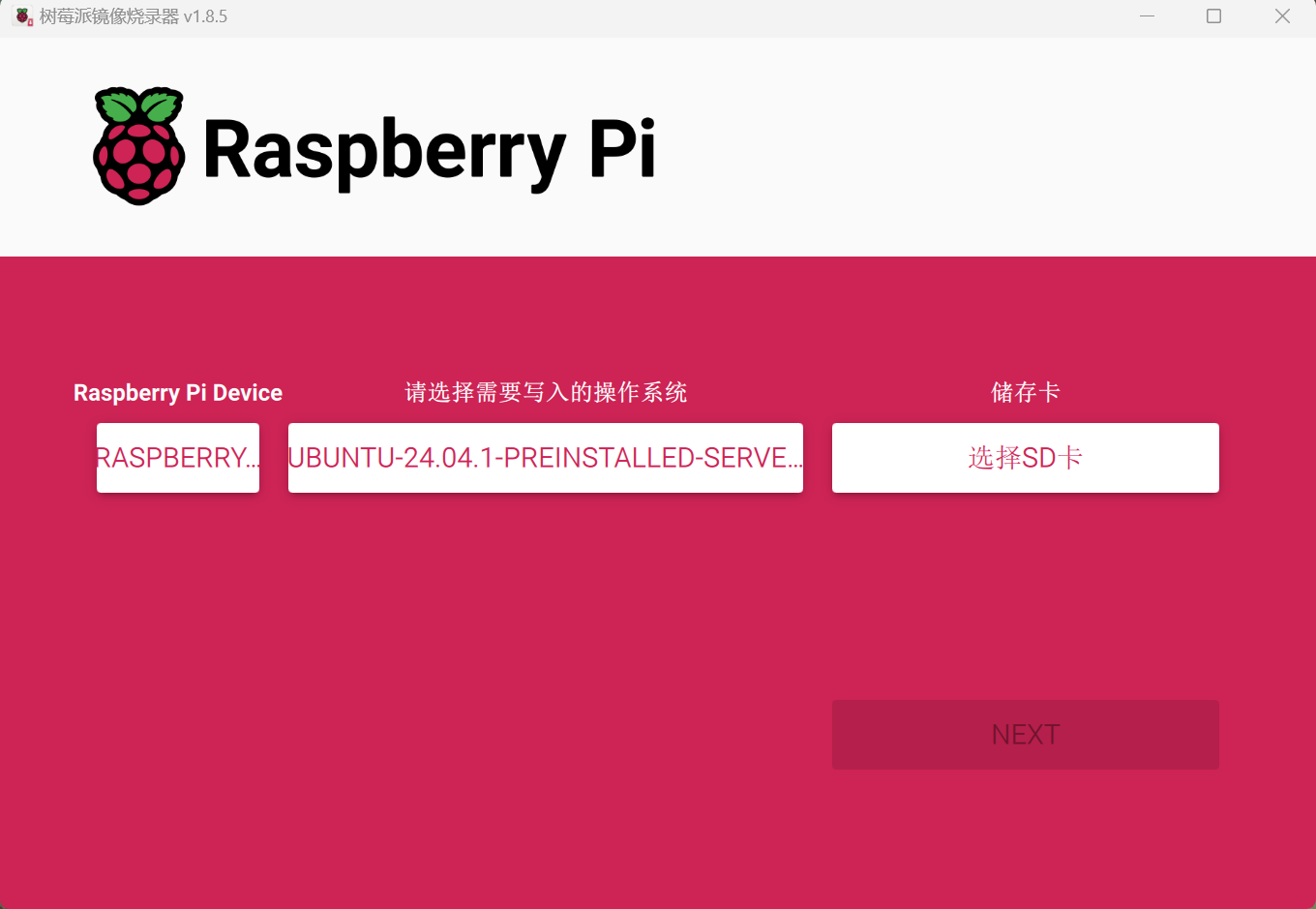

在这里Raspberry Pi OS – Raspberry Pi下载烧录器

image-20241123110310397

烧录

小坑：刚下载的Ubuntu系统，烧录完之后，没有network config之类的配置，所以使用树莓派烧录器，能够在烧录之前配置好启动后需要如何连接树莓派

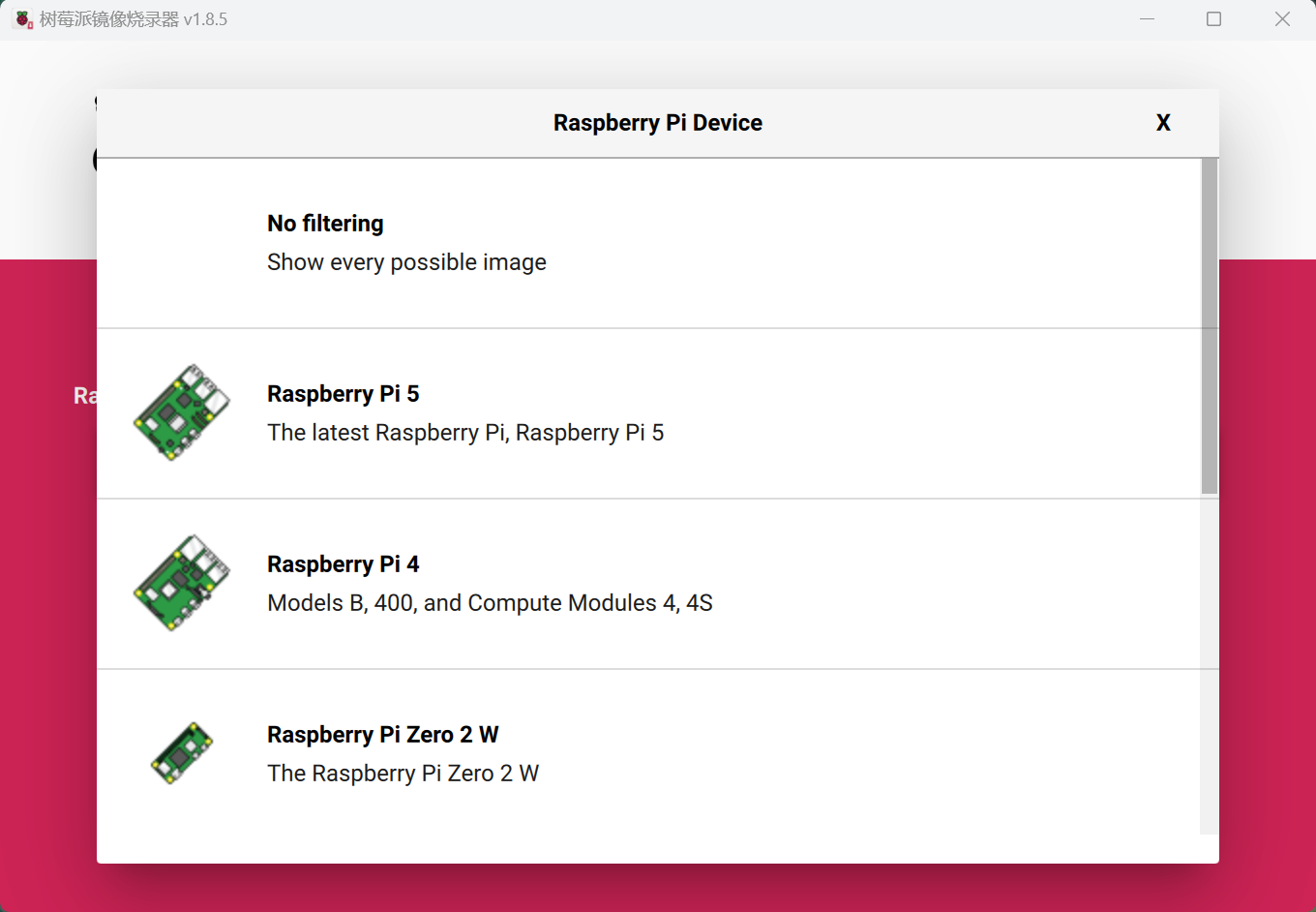

首先点第一个按钮选Device，我是Raspberry Pi 5所以选第一个

image-20241123110358678

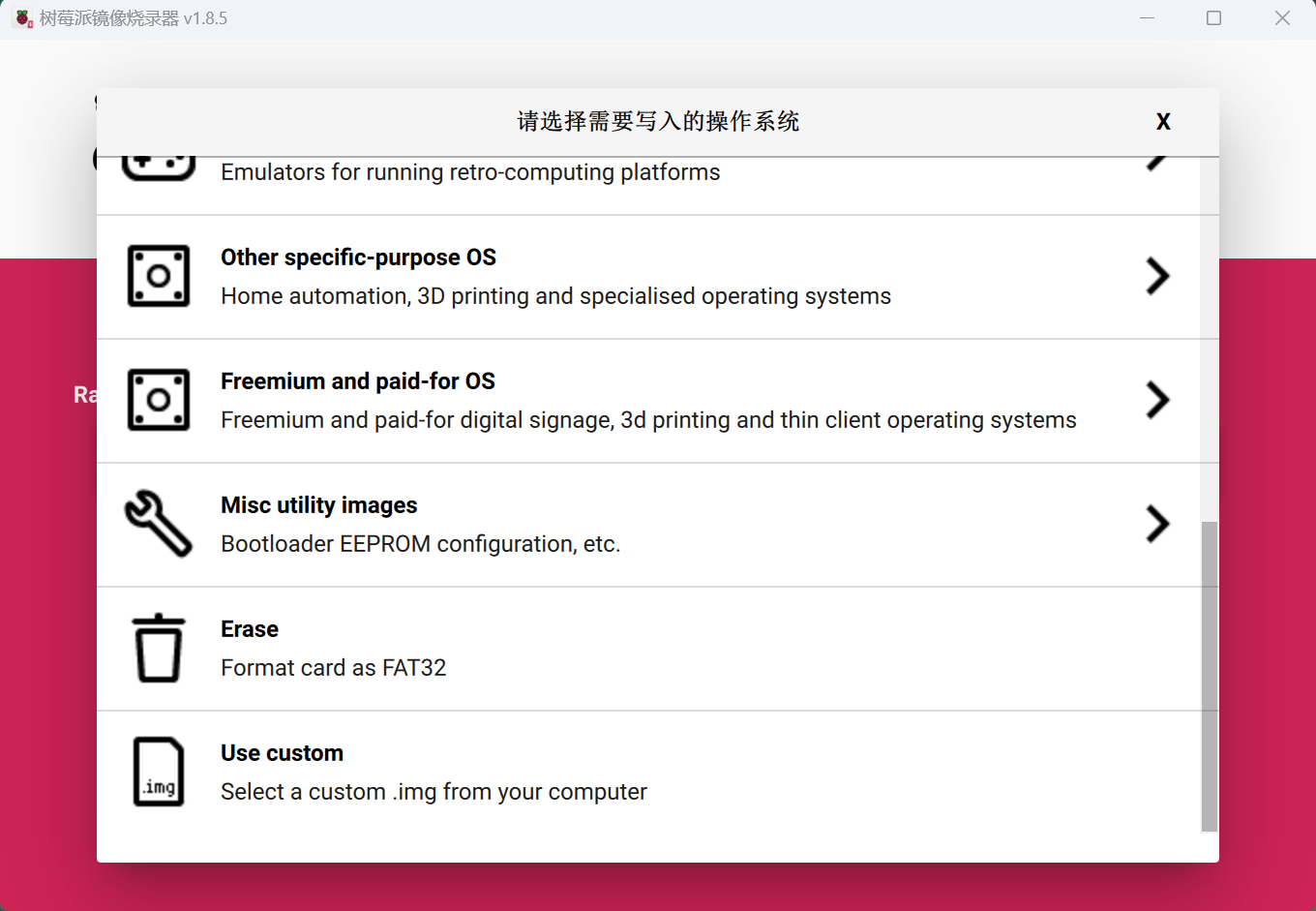

第二个按钮选操作系统，因为已经下载好了，所以划到最下面选 Use custom，然后直接选择刚才下载的.xz文件就可以，选不了的话，用7z解压，然后选解压出来的.img文件

image-20241123110501266

第三个按钮直接选择插入的空的tf卡即可。

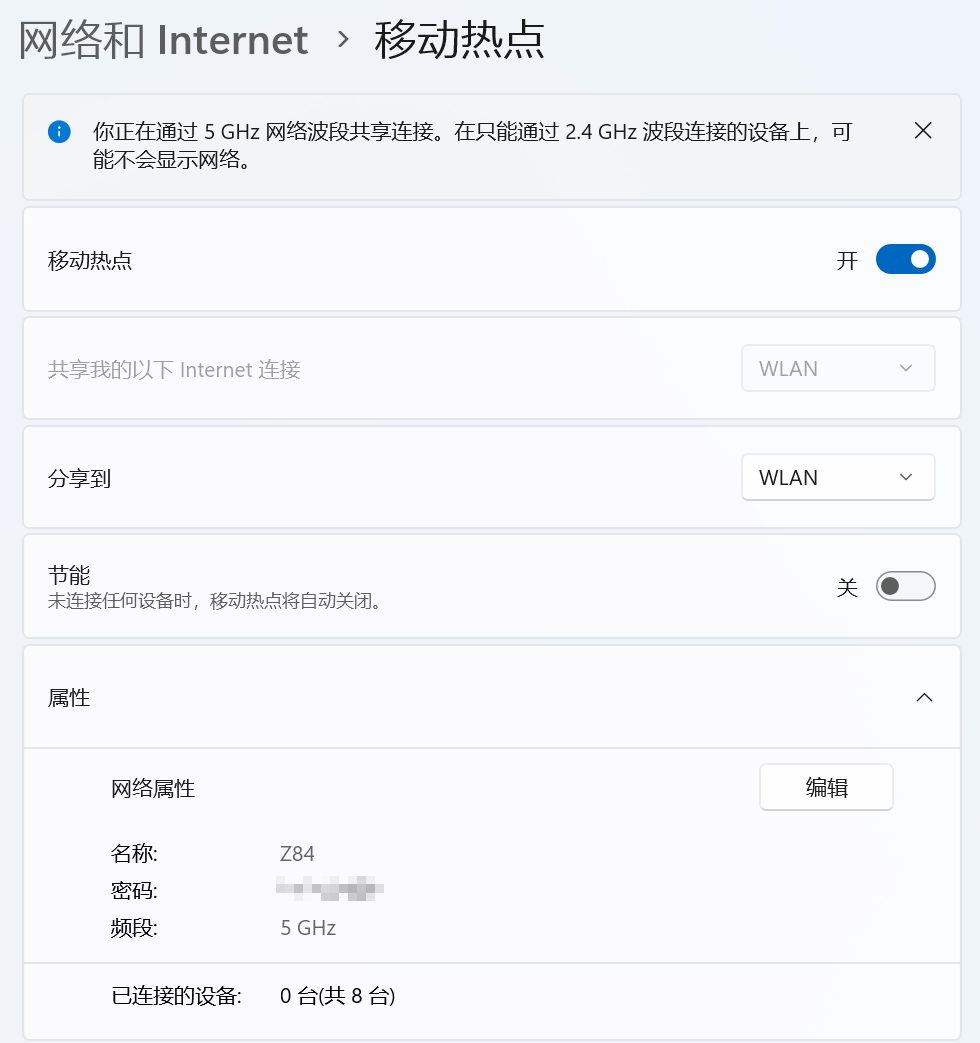

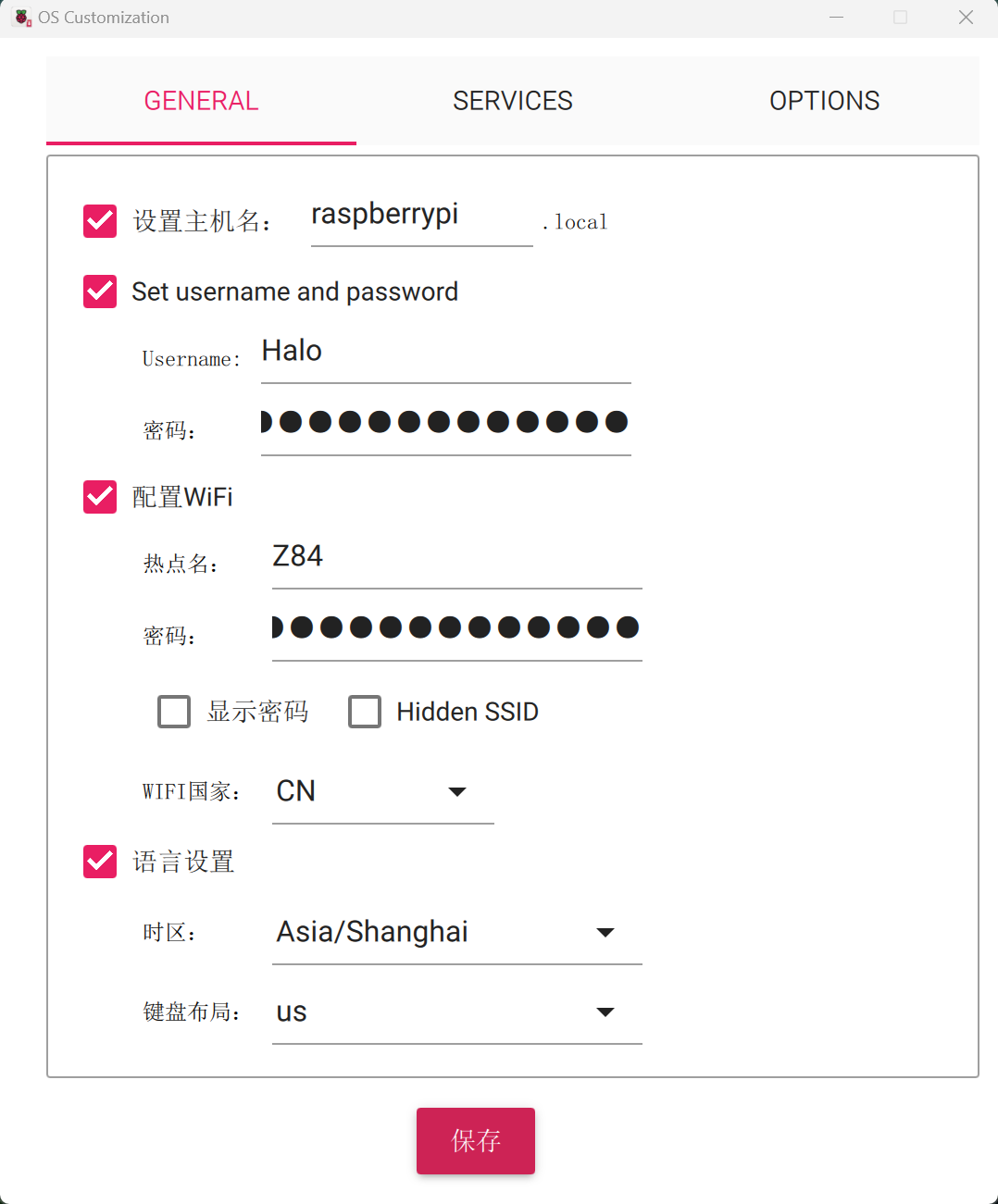

然后会弹出一个自定义设置，Username和密码设置好一会儿用来连接，配置WiFi的时候建议使用电脑打开热点进行连接

image-20241123160301494 image-20241123160450294

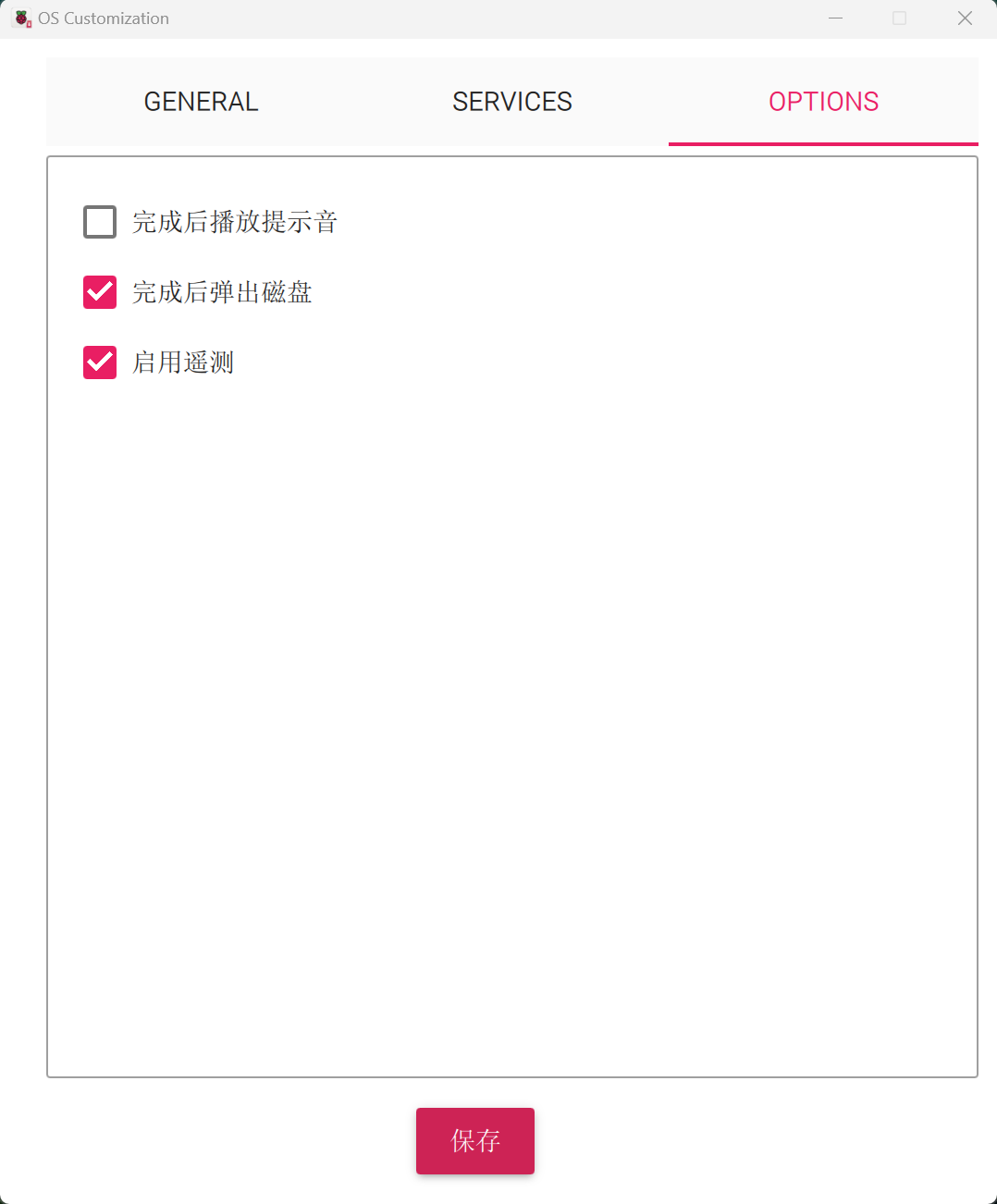

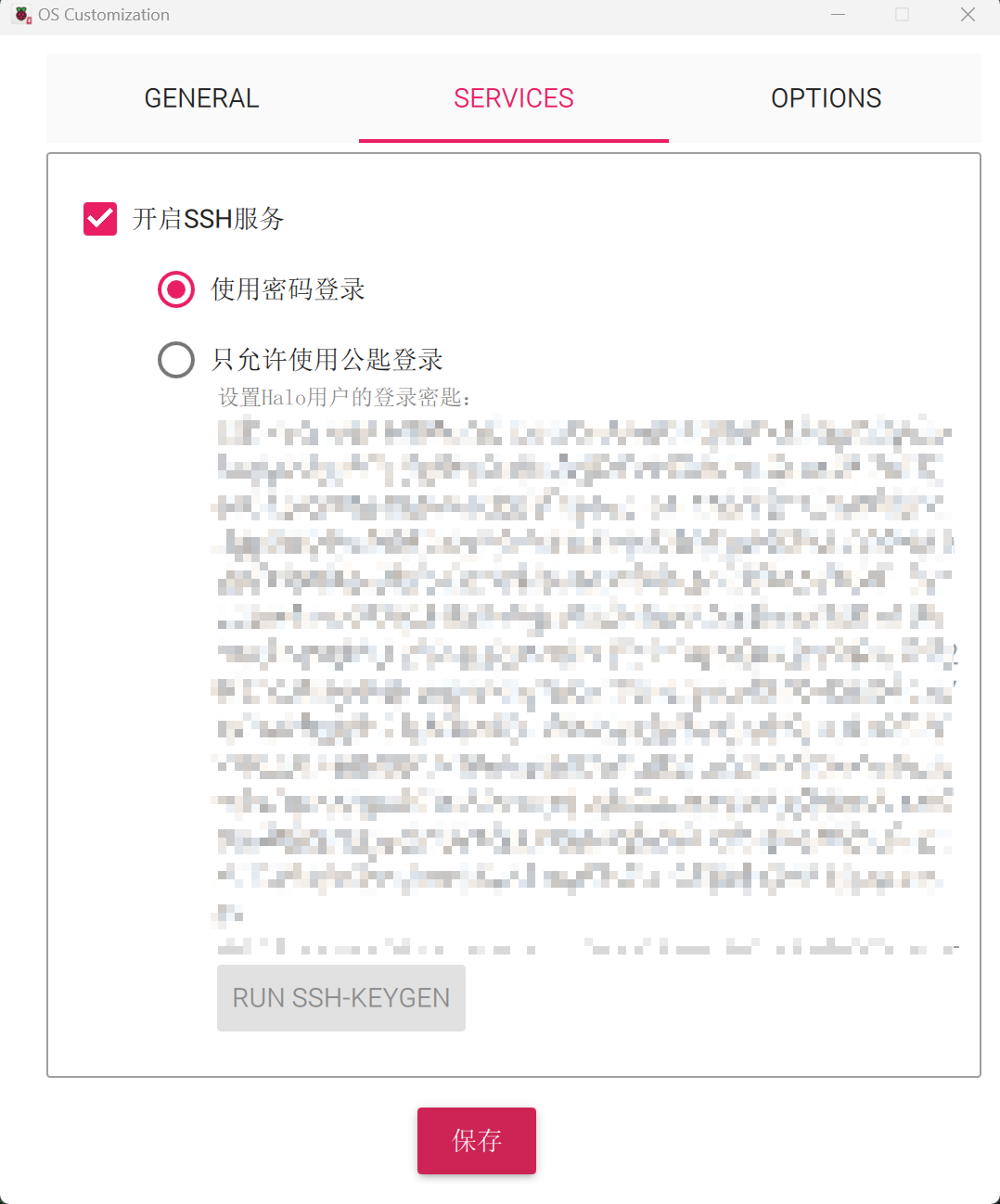

第二个页面点击使用密码登录，第三个页面勾选后两个

image-20241123160632935 image-20241123160659665

然后就可以直接烧录了。

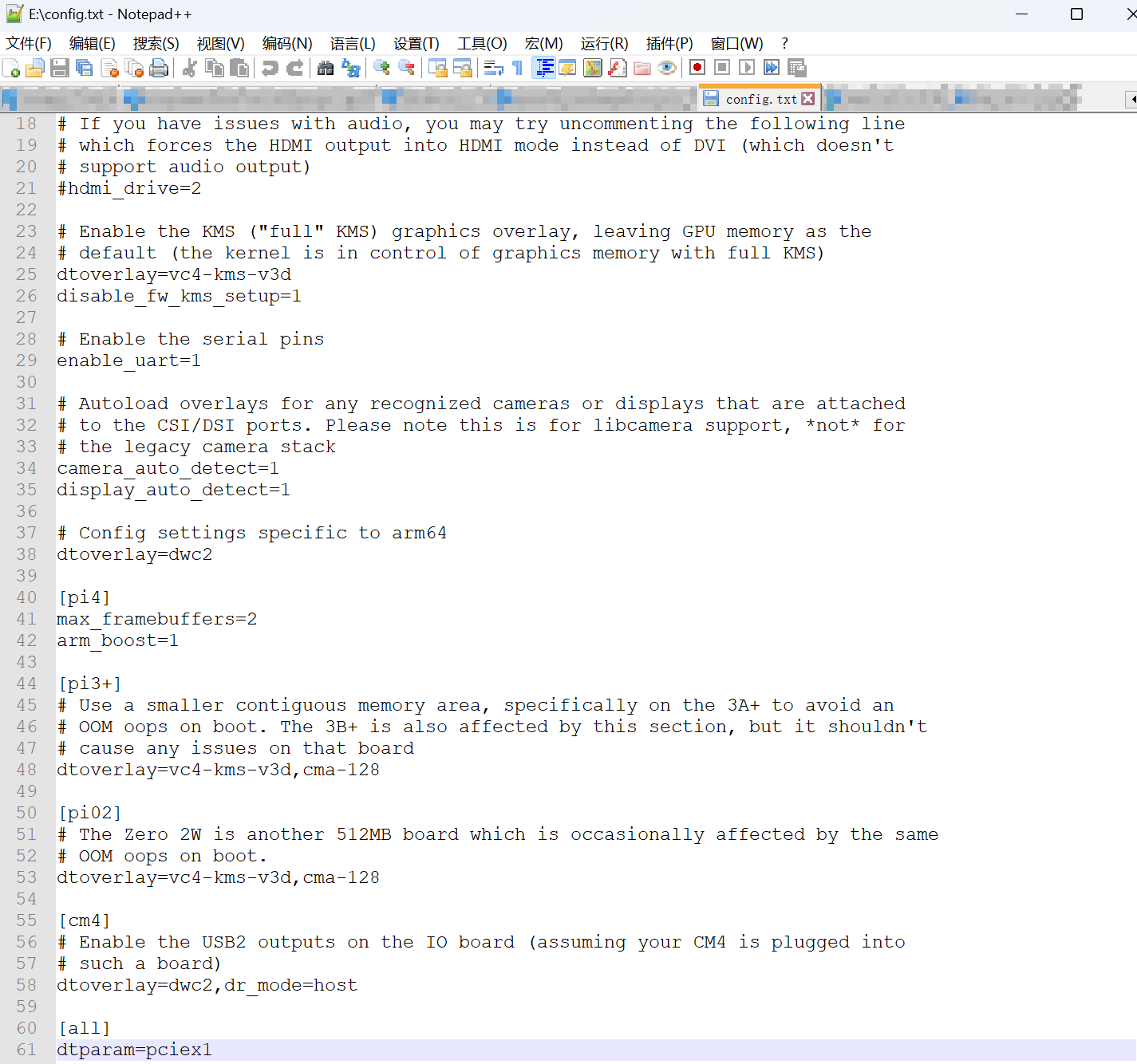

因为我使用了PCle接口接入SSD，所以打开烧录好的tf卡，里面有一个config.txt，在最后添加一行dtparam=pciex1，表示开启PCle接口，不然接口默认是关闭状态

image-20241123161216127

因为我不用硬盘启动，所以只是用SSD作为存储盘，所以不用做额外的设置，因此我也没有尝试作为启动盘的设置，如果需要使用SSD作为启动盘，则可以参考这篇文章

树莓派5使用PCIe接口连接NVME M.2固态硬盘SSD_树莓派5 ssd-CSDN博客

开机

以上的配置都做好了之后，就可以把tf卡拿下来插到树莓派上了

自动连接WiFi

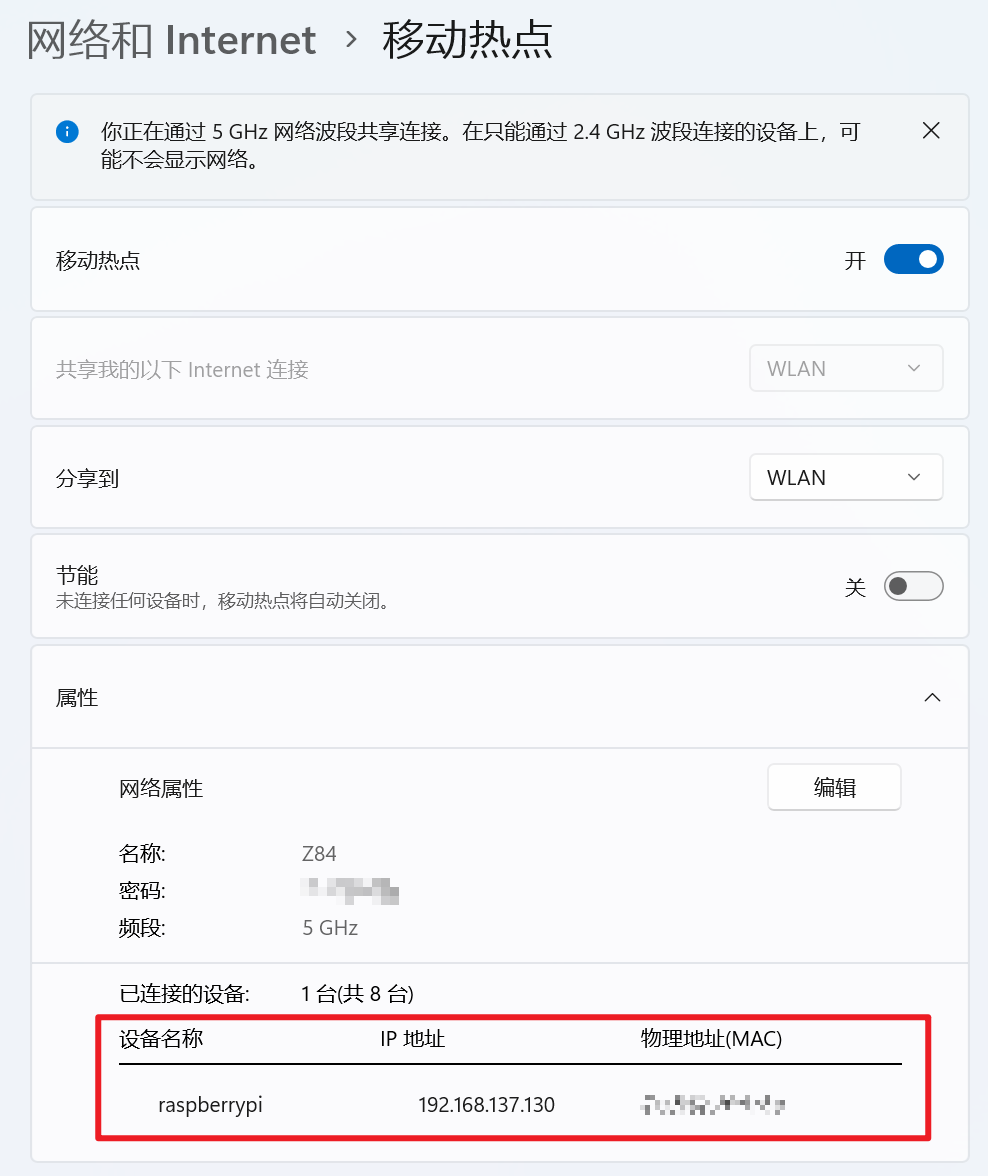

大概开机1-3分钟左右，树莓派就会自动连接上之前设置的WiFi，因为我是设置的电脑热点，所以很容易看到树莓派在我电脑的局域网内的IP地址

image-20241123162255840

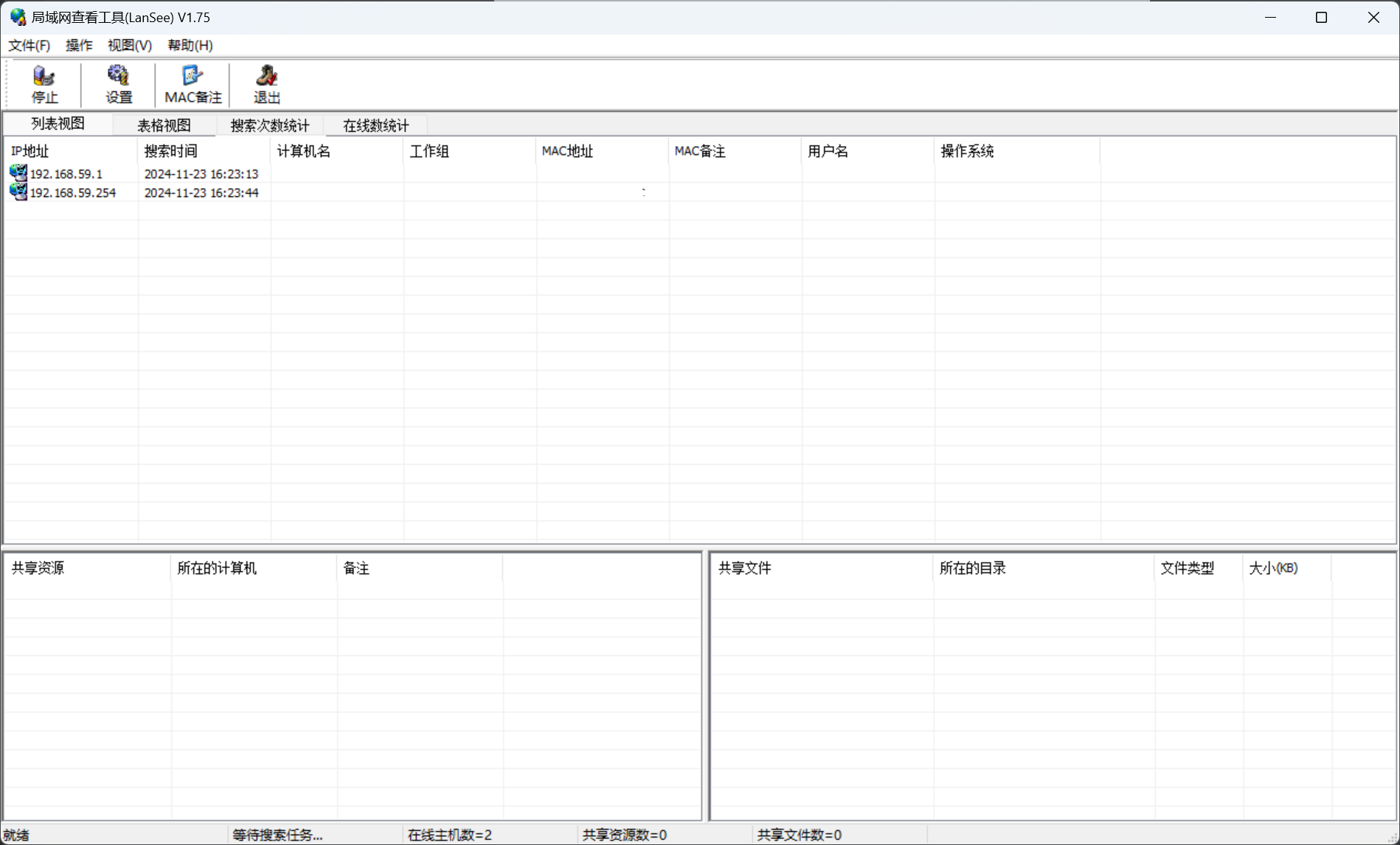

如果使用的是手机热点，那么可以将电脑和树莓派都连接到手机的热点，然后使用LanSee等软件扫描一下当前网段内的设备，扫完之后就能看到电脑和树莓派的两个IP地址，但是建议还是使用电脑的热点


网线连接

我是先用WiFi连接之后再配的网线，所以需要先连上WiFi

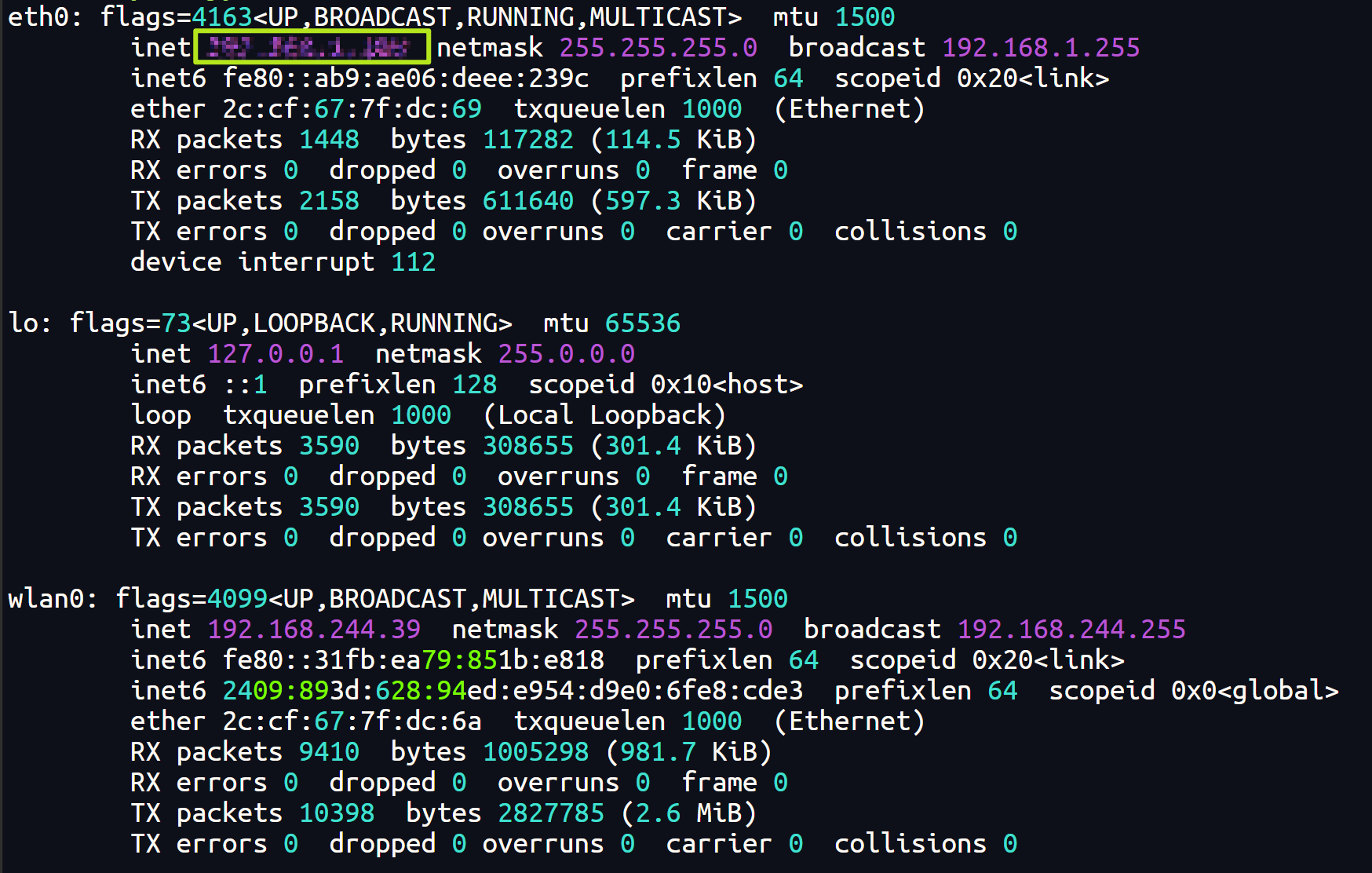

image-20250316172659390

eth0就是有线连接，现在就是需要配置一个静态的IP（打码处）

连接

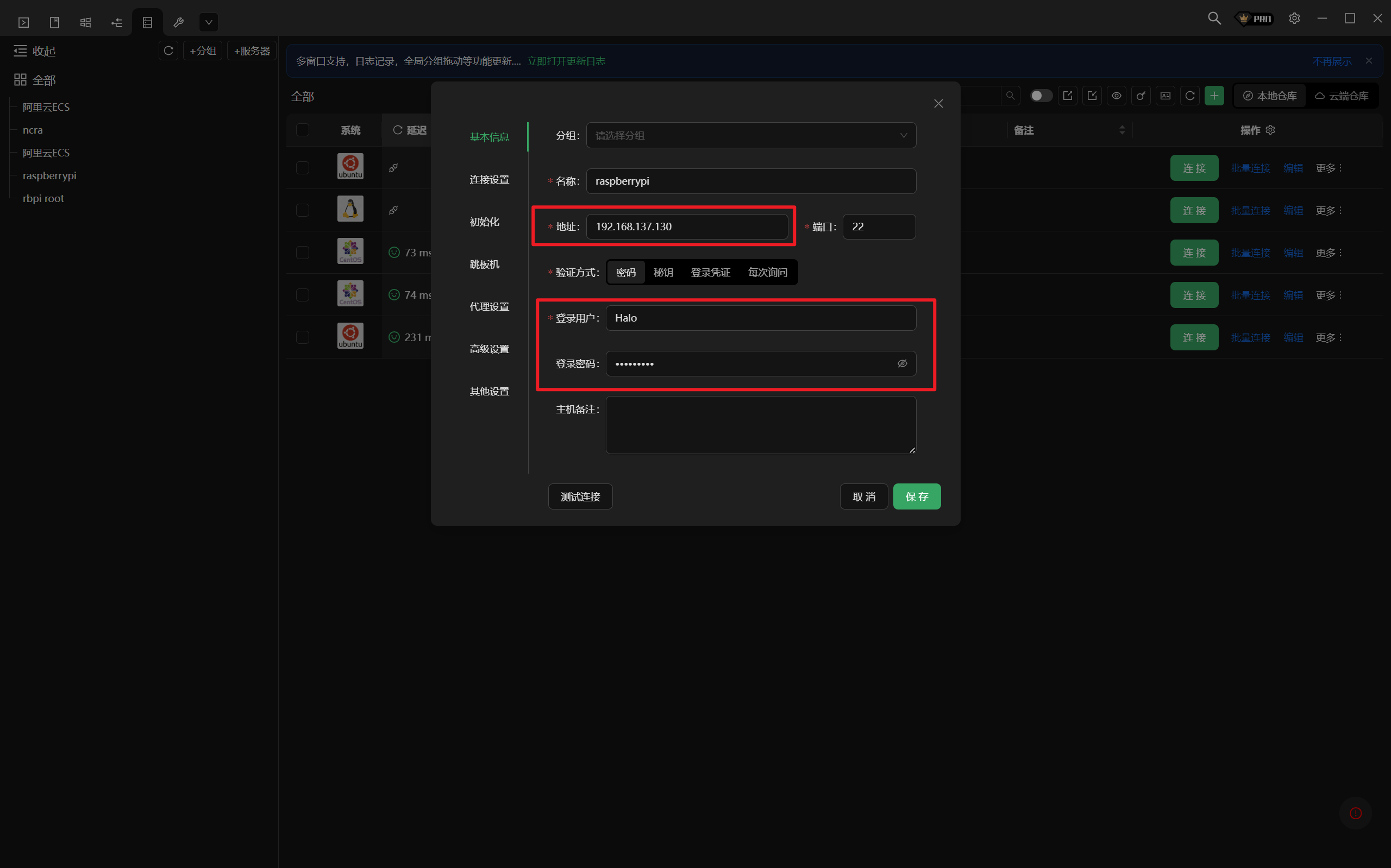

因为我没有买HDMI转接线也没有买树莓派的显示器，所以我使用 Xterminal 连接树莓派，XShell也可，不过些许古老

这样直接用烧录的时候配置的username和密码连接就可以了

image-20241123162912549

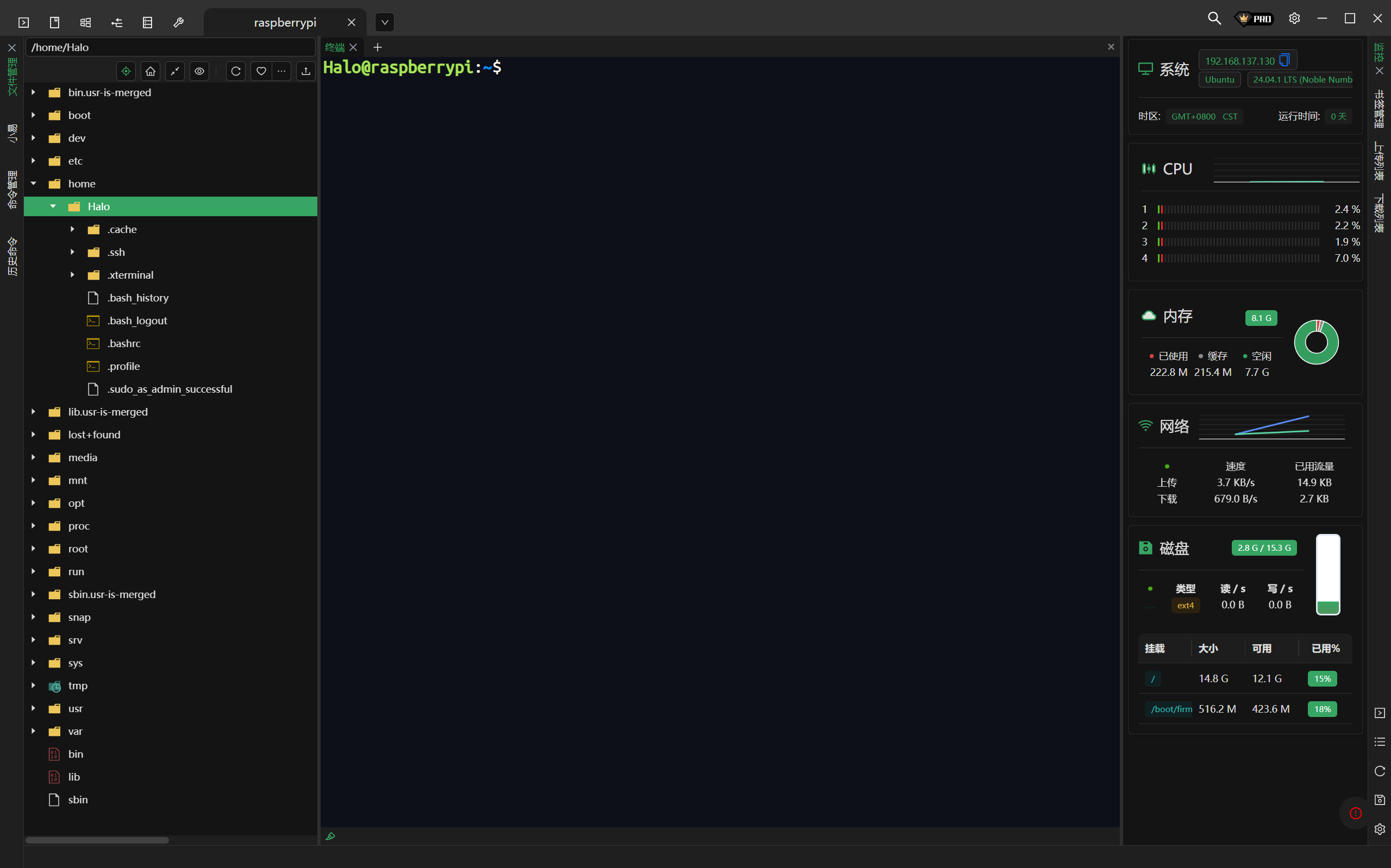

进来之后就是这个样子

image-20241123163037779

格式化SSD

格式化

因为买的这个SSD是一块全新的（指还没有格式化，但是拆机，所以还是99新吧），也没有硬盘盒，所以直接在树莓派上格式化一下

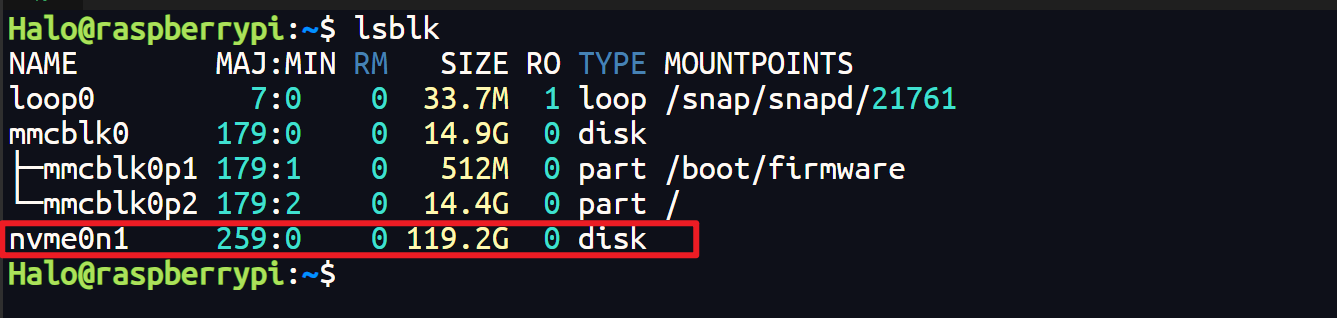

首先使用lsblk查看已经连接的所有硬盘，下面这个nvme0n1就是接入的SSD硬盘

因为我这里的SSD硬盘的NAME是这个nvme0n1，所以后面我在格式化的时候使用的是/dev/nvme0n1这个路径，你需要改成你对应的，后面格式化新分区的时候会有一个nvme0n1p1，最后这个p1指的就是第一分区

逻辑解释：

1
nvme0n1
  • nvme 是表示 NVMe 硬盘的类型。
  • 0 是设备编号，表示第一个 NVMe 设备。
  • n1 是表示该设备的分区编号。
1
p1
  • p 是分区的标识符（partition），表示该设备的分区。
  • 1 表示第一个分区。
image-20241123163352421

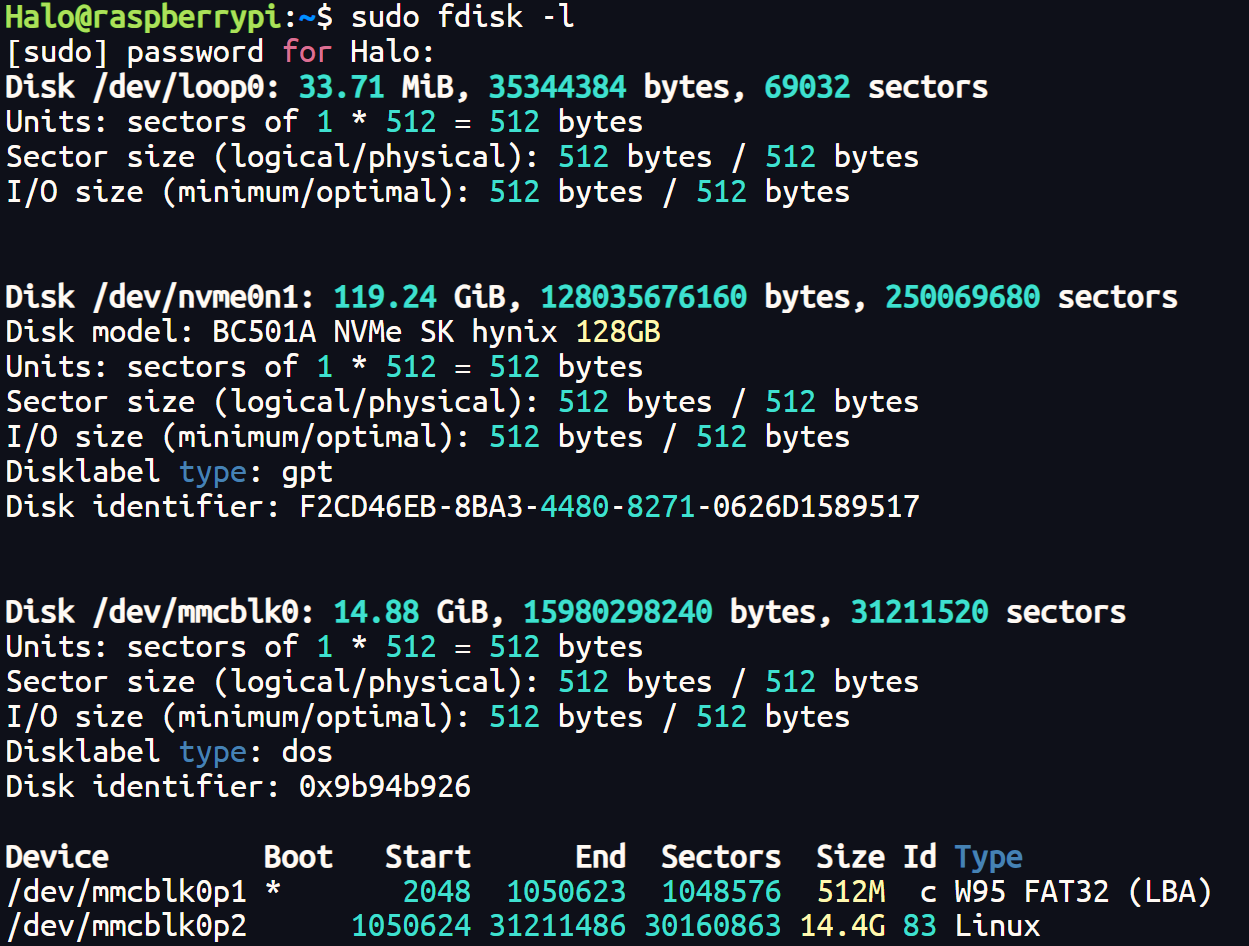

使用sudo fdisk -l可以查看硬盘信息

image-20241123163543063

如果要删除所有分区并重新分区，使用gdisk（适用于GPT分区表）：

1
sudo gdisk /dev/nvme0n1
  • 输入d删除分区，按提示操作。
  • 输入w保存更改。

↑ ↑ ↑这一步我没做，因为不需要

创建新分区：

使用gdisk或fdisk来创建新的分区。这里使用gdisk：

1
sudo gdisk /dev/nvme0n1
  • 输入n新建分区，按照提示输入分区号码和大小。

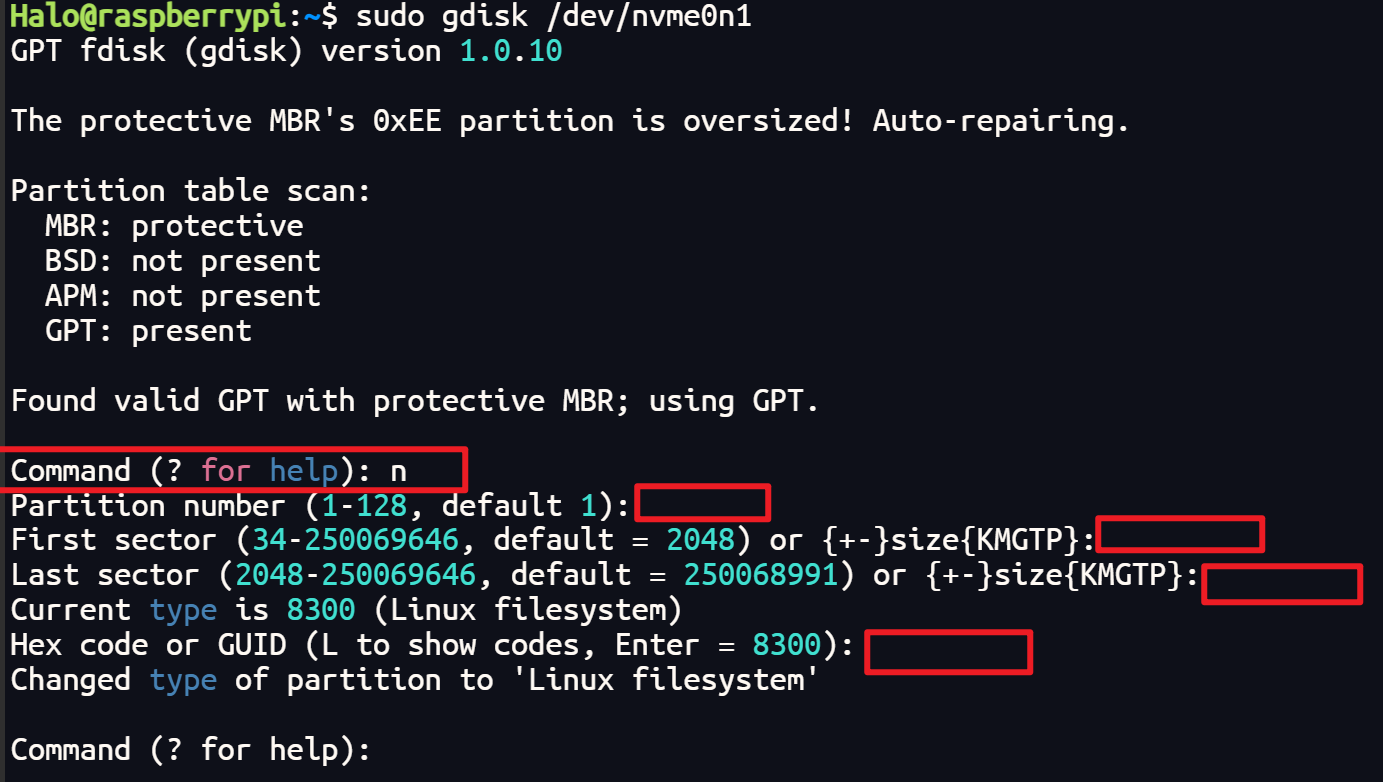

到这里，先输入n，后面我直接使用默认的设置，所以不需要另外输入（红框空的），直接回车使用默认，一直到出现第二次Command (? for help)

image-20241123164206796

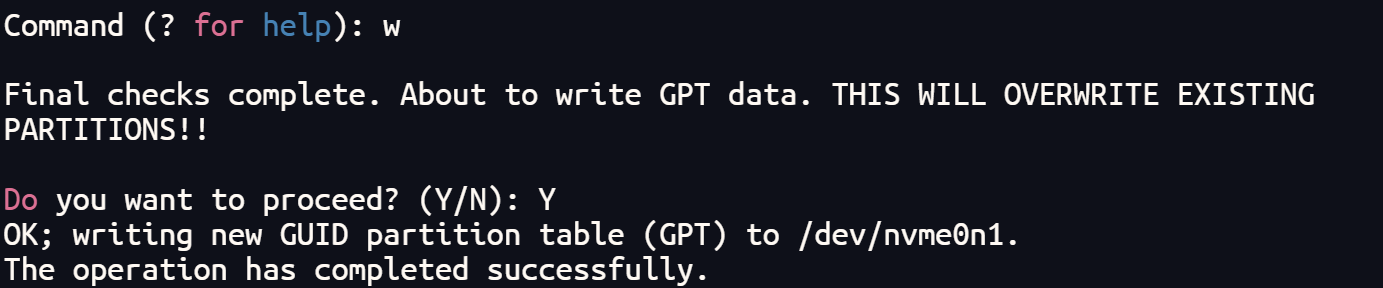

然后输入 w 保存 ，然后 Y 确认就可以了

image-20241123164335109

到这里是创建了新的分区，还没有格式化新分区

使用以下指令格式化为ext4文件系统

1
sudo mkfs.ext4 /dev/nvme0n1p1

当然，也可以格式化成其他文件系统，这里推荐ext4，可以看一下区别

文件系统 优势 劣势
ext4（第四扩展文件系统） - 稳定性和可靠性较高。
- 支持大文件和大容量存储。
- 具备日志功能，能够防止数据丢失。
- 性能良好，适合大多数Linux环境。		 - 与某些非Linux系统的兼容性较差。
- 不支持某些现代特性，如快照等。
XFS - 对大文件和大容量存储优化良好，适合处理大数据。
- 支持实时分配和动态扩展。
- 提供高性能和可扩展性。		 - 相比于ext4，XFS的文件系统修复较复杂。
- 不适合小文件的处理，性能可能较低。
Btrfs（B-tree文件系统） - 支持快照、压缩和子卷，适合需要高效存储的场景。
- 提供良好的数据完整性和自动纠错功能。
- 灵活的管理工具，使得管理非常方便。		 - 相比于ext4，成熟度和稳定性稍欠。
- 在某些情况下性能可能低于ext4或XFS。
FAT32 - 兼容性极高，几乎所有操作系统都可以读取。
- 适合于小容量的存储设备，如U盘和SD卡。		 - 单个文件大小限制为4GB，不适合存储大文件。
- 不支持日志功能，数据安全性较低。
exFAT - 兼容性强，适合大文件和大容量存储。
- 不像FAT32那样有4GB的文件大小限制。		 - 数据安全性较差，没有日志功能。
- 对于某些Linux系统的原生支持可能较差。
文件系统 格式化指令
ext4 sudo mkfs.ext4 /dev/nvme0n1p1
XFS sudo mkfs.xfs /dev/nvme0n1p1
Btrfs sudo mkfs.btrfs /dev/nvme0n1p1
FAT32 sudo mkfs.vfat /dev/nvme0n1p1
exFAT sudo mkfs.exfat /dev/nvme0n1p1

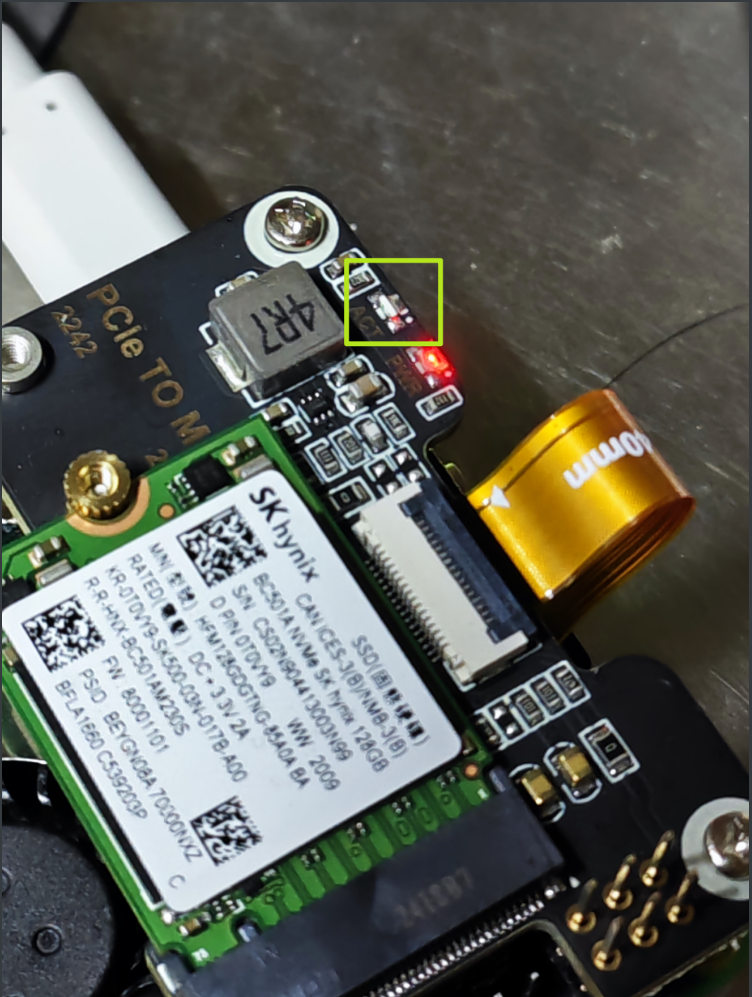

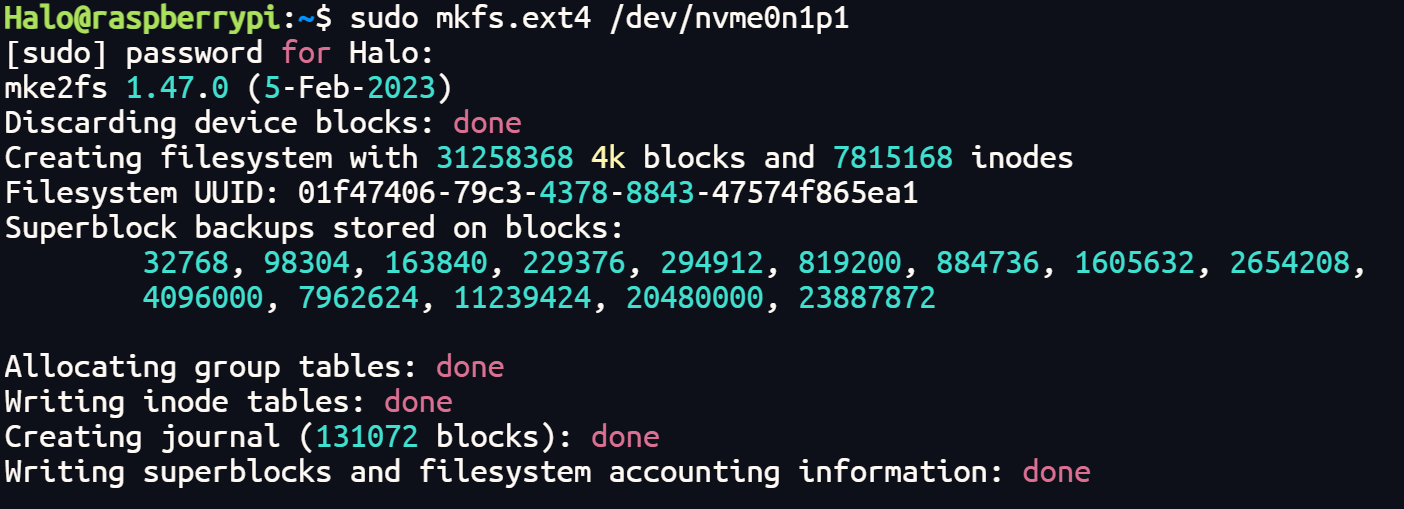

执行完后，会输出以下指令，然后转接板上的ACT绿灯会闪一会儿

image-20241123165841087

image-20241123212652362

挂载

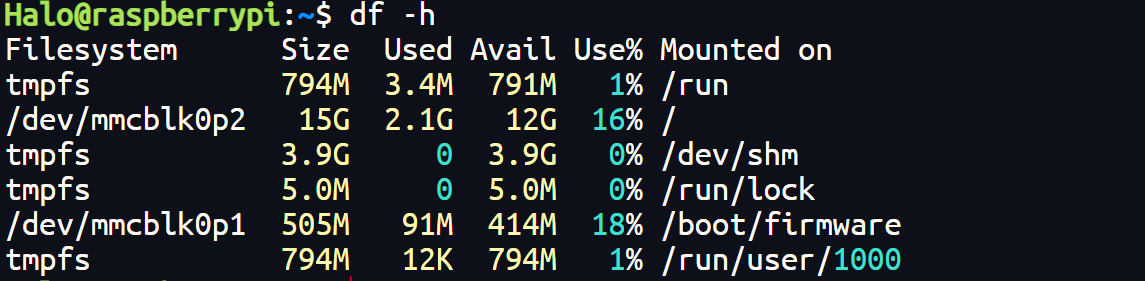

使用 df -h 查看已经有的挂载点，发现硬盘是没有挂载的

image-20241123170138579

使用以下指令创建挂载点

1
sudo mkdir /mnt/myssd

使用以下指令挂载SSD硬盘，记得将 /dev/nvme0n1p1 改成自己的硬盘

1

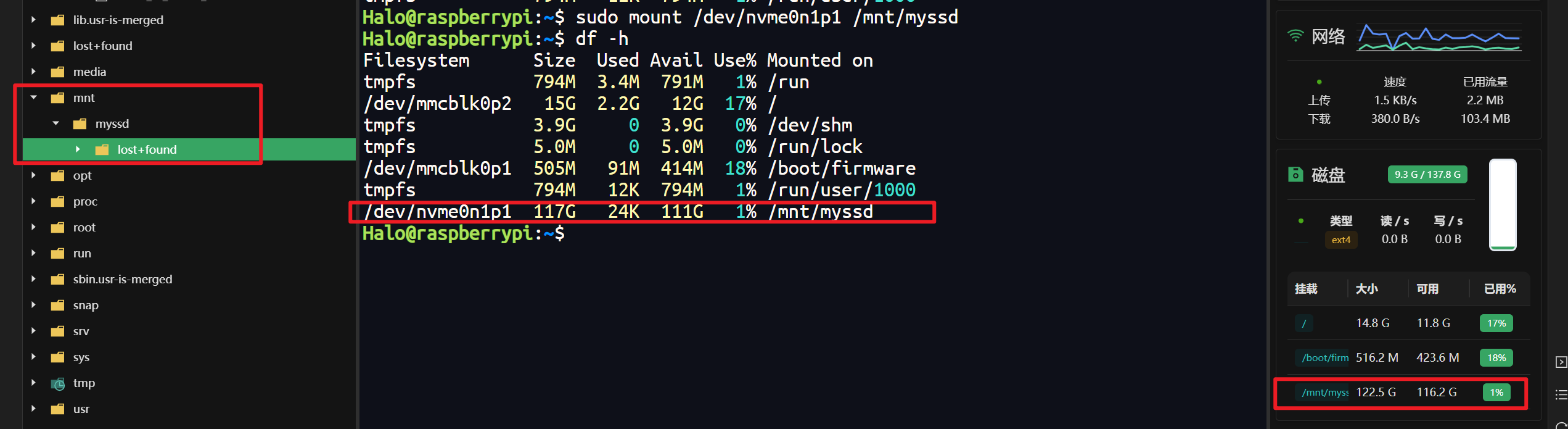

sudo mount /dev/nvme0n1p1 /mnt/myssd

image-20241123170625854

当 /mnt/myssd 路径下出现 lost+found 时，说明创建成功了，再使用 df -h 指令查看，发现已经有了，然后XTerminal右边的监控也显示出来了这块硬盘

开机自动挂载

如果以上都设置好了是没法开机自动挂载的，如果要在每次启动时自动挂载此分区，可以将分区信息添加到 /etc/fstab 文件中

1
sudo vim /etc/fstab

在最后添加一行以下内容，LABEL写不写都行

1
LABEL=mydata /dev/nvme0n1p1 /mnt/myssd ext4 defaults 0 2

使用标签的主要优点是使配置文件更具可读性和灵活性，特别是在设备名称（如 /dev/nvme0n1p1）可能会变化的情况下

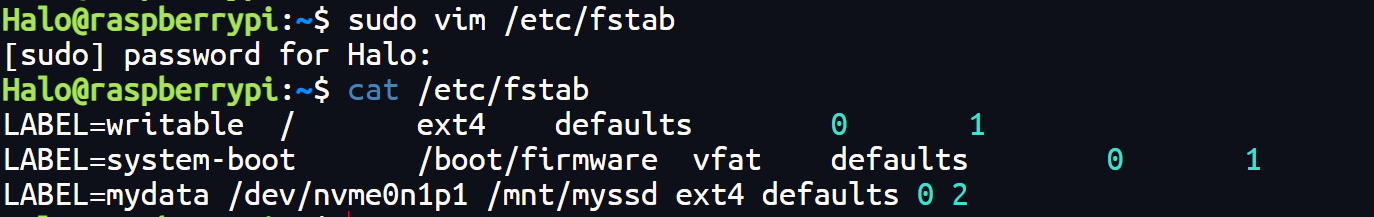

修改完后保存，在使用cat看一下，保证保存成功

image-20241123172427976

到了晚上：WTF？？？

WTF ？？？连不上WiFi了？？？。。。哦？连上了！啧，，，连不上SSH？？？。。。。。难道能。。了。。吗。。Timeout了？？？

就很离谱，发现连不上ssh，把MicroSD卡拔了插到电脑上，用Linux File Systems for Windows | Paragon Software (paragon-software.com) 挂载上Linux文件系统，找到了netplan和wpa_suppliant，改了WiFi，还是不行，就很纳闷，过了一会，能连上WiFi了，打开XTerminal还是连不上ssh，显示ERROR ssh失败，又换了手机热点，显示Timeout。。。

由于没有网线，也没有MicroUSB转HDMI接口，索性重新烧了个系统。

还是用的树莓派烧录器，直接在里面选了Raspberry Pi OS Lite（这个系统也是without desktop，占资源少），烧完了之后再插上，发现连上了，而且板子发热也小了很多，果然还是对口的系统优化好一点。并且Raspberry Pi OS Lite网络链接情况比Ubuntu稳定太多。

安装的新系统用起来和Ubuntu没啥区别，反正都是基于Debian，不过还是用不惯vi，一直用vim，vi打开文件敲了一通都不知道文件飞哪去了。。

移动apt目录

先别移动，往下看看

想把apt的下载目录放到ssd硬盘里面

首先保证apt没有在运行，也就是没有apt的下载进程就可以

先在ssd中创建一个apt文件夹方便管理

1
2
cd /mnt/ssd
mkdir apt

然后把当前的缓存目录内容移动到新的SSD目录

1
sudo mv /var/cache/apt/archives /mnt/ssd/apt/archives

创建一个链接

1
sudo ln -s /mnt/ssd/archives /var/cache/apt/archives

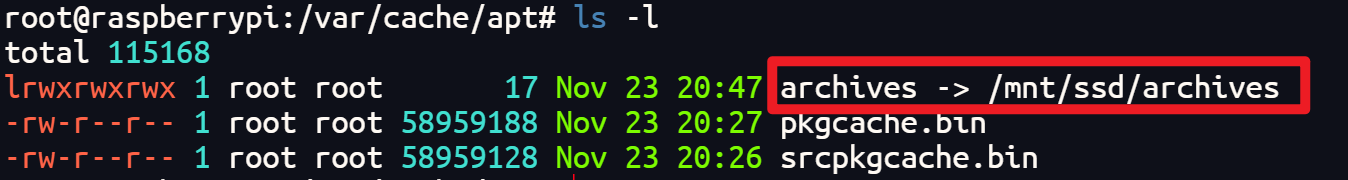

创建好后在 /var/cache/apt/archives 目录下 ls -l 看到的是这样

image-20241123205127912





后来发现还是不要移动了，出了点问题，又改回去了QAQ







frpc

在树莓派上弄一个内网穿透，用的是Sakura Frp | 樱花内网穿透

首先看一下SakuraFrp frpc使用帮助文档

下载

首先看一下系统架构

1
uname -m
image-20241124095330221

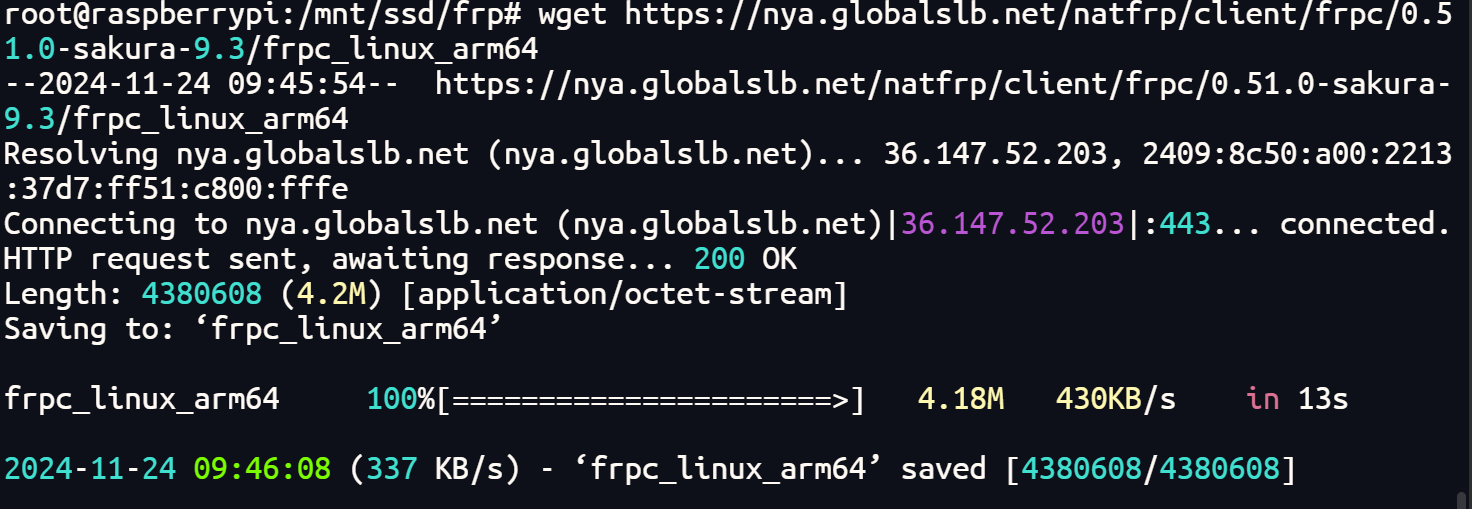

然后使用 wget 下载对应的版本

image-20241124095419276

算一下MD5

image-20241124095445830

启动

没怎么用过linux，我竟然不知道怎么启动哈哈哈哈，是需要加 ./xxx，来启动的

1
chmod +x frpc
1
./frpc

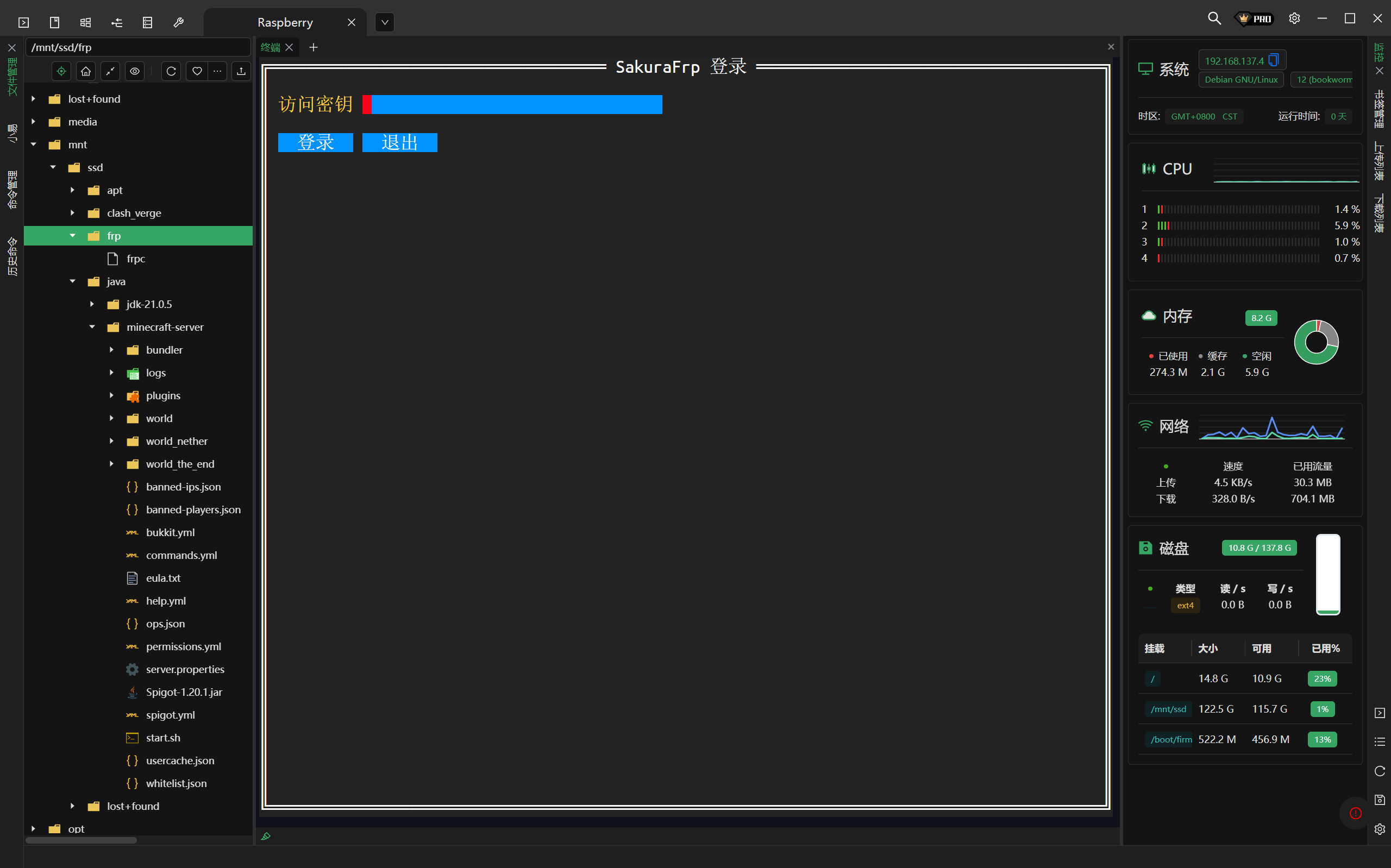

你别说，这个Sakura frp整的这个TUI还挺高级，应该叫Terminal UI吧

image-20241124124639408

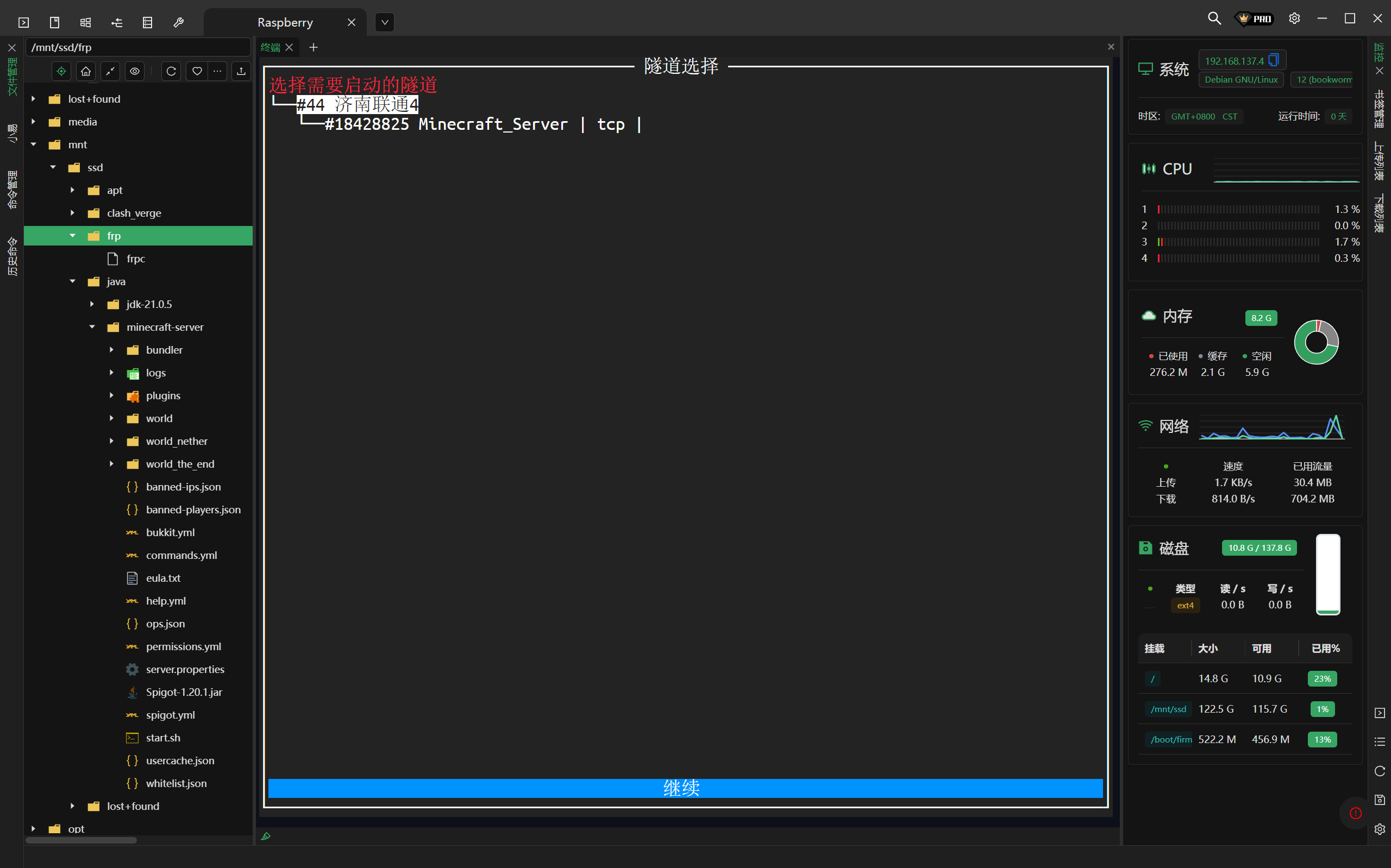

输入秘钥后登录，选择隧道

image-20241124124725810

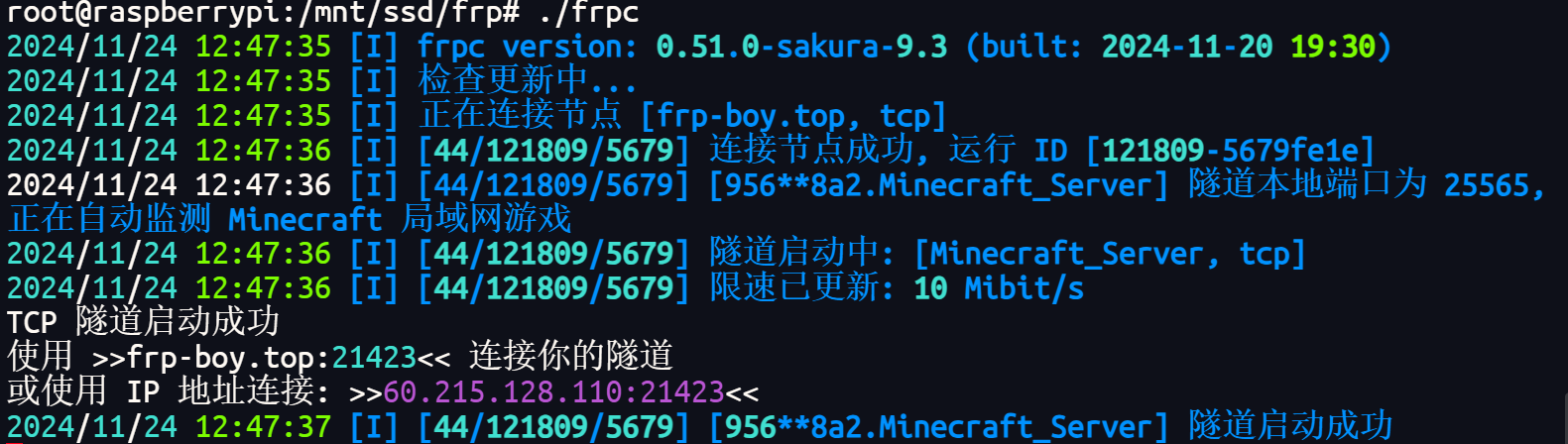

这样就启动了

image-20241124124753469

配置开机自启详见systemd 配置 frpc 服务 | SakuraFrp 帮助文档

因为想van我的世界，所以下一个Java和Spigot用来开服

Minecraft Server

Java

下载jdk21，建议下载jdk17+，我玩的是1.20.1

1
wget https://download.oracle.com/java/21/latest/jdk-21_linux-aarch64_bin.tar.gz

然后去 ~/.bashrc 配置一下java的环境变量，不会从网上搜搜或者问AI

Spigot

先开个原版服务器 SpigotMC - High Performance Minecraft

开服教程去B站搜即可

连接

可以看到还是非常流畅的，但是网络延时有点高，到了将近250ms，可能是树莓派连接的电脑热点，电脑又连了手机热点，并且连得还是内网穿透的地址，所以还有待改进，不过整体还算不错，我自己一个人连进去玩，树莓派的风扇都不转，之后试试多人

Nginx

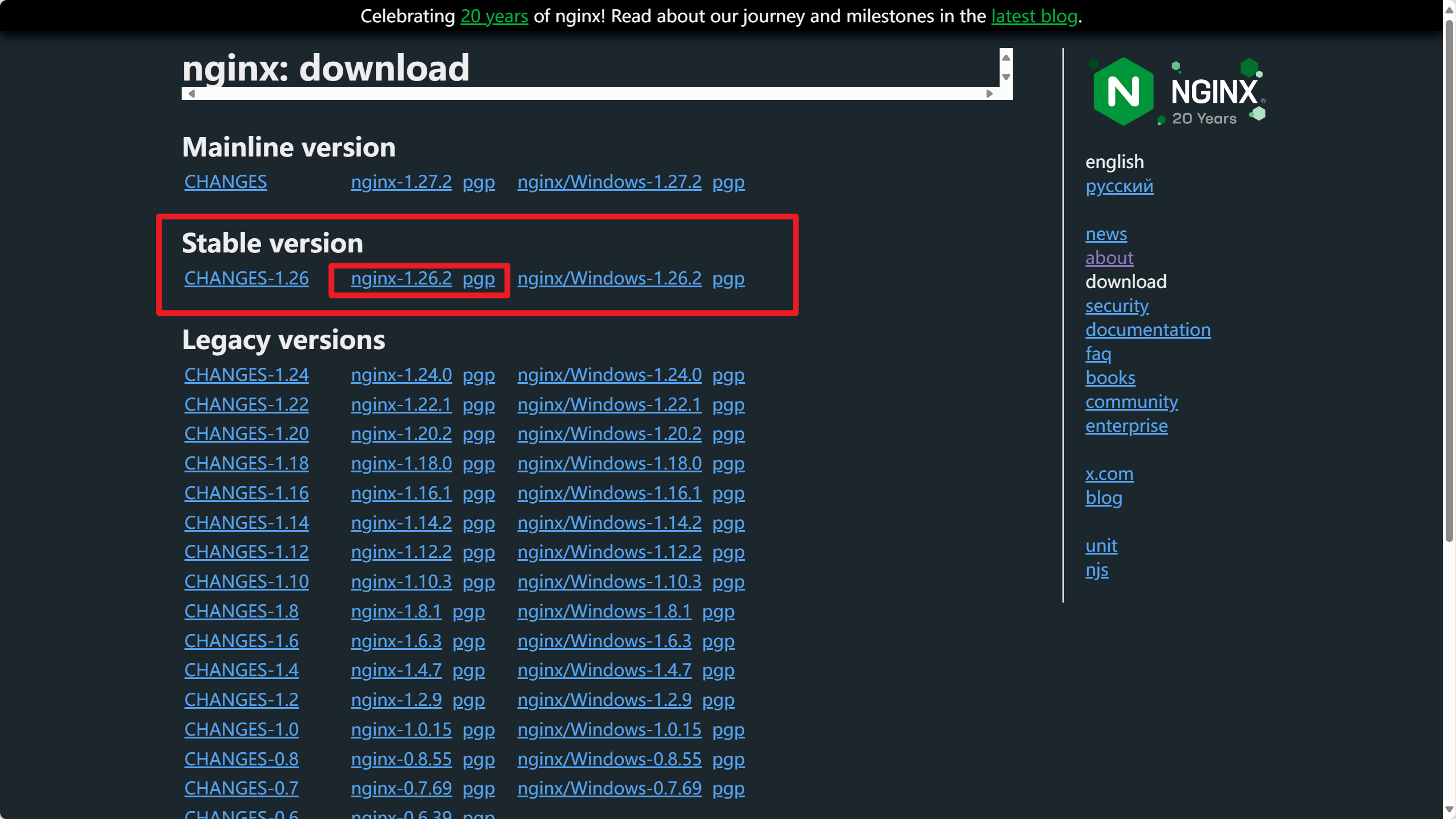

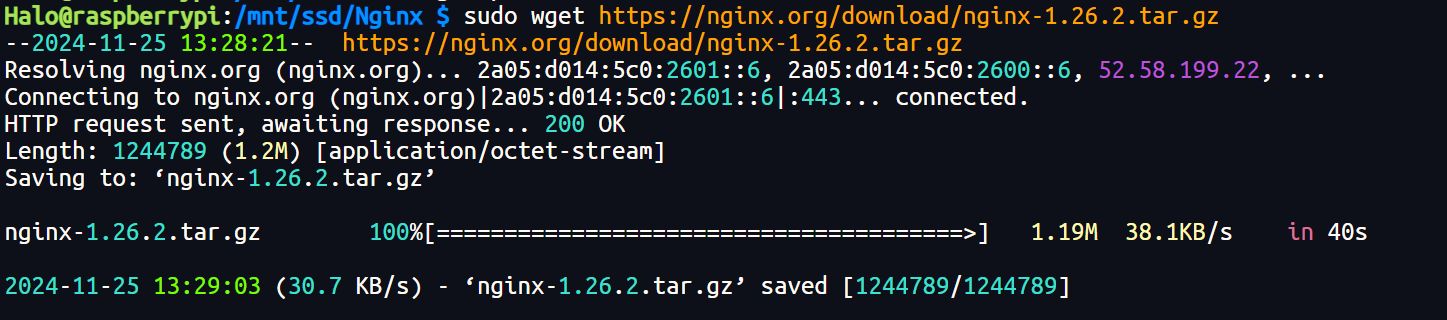

先下载Nginx nginx: download，Linux的话下中间这个稳定版就可以了

image-20241125132700880

image-20241125132916949

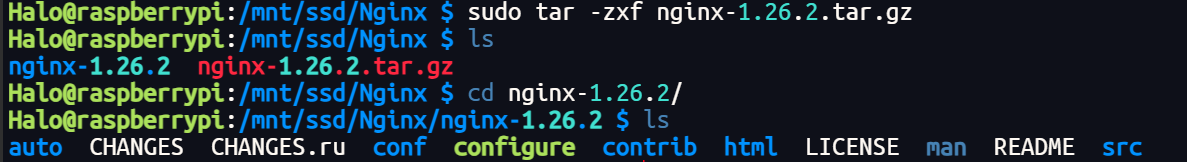

解压缩一下

1
sudo tar -zxf nginx-1.26.2.tar.gz

image-20241125133145485

然后用以下指令配置Nginx

1
./configure

中间报了很多错，因为没有一些库，问问AI把这些库下载上就好了

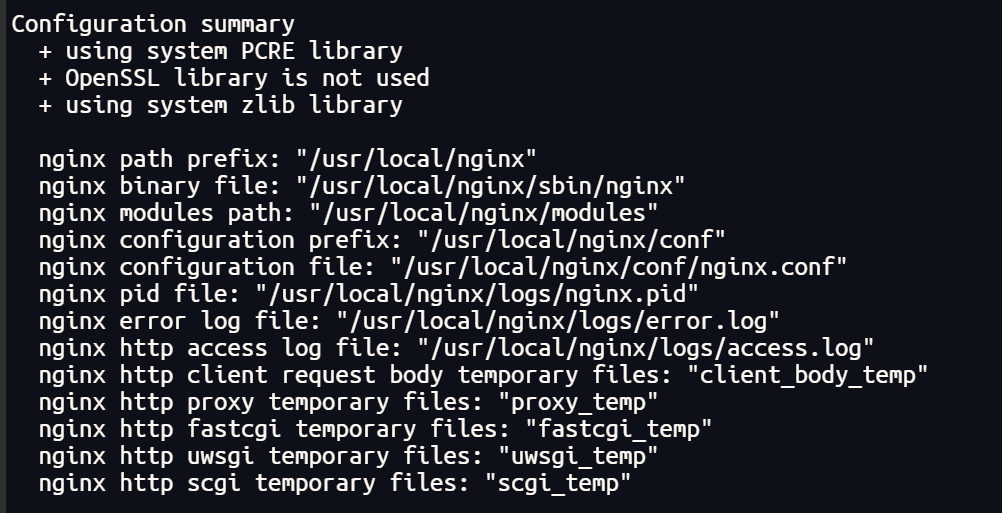

最终配置好出现这个东西：

image-20241125133709574

然后用以下指令编译

1
sudo make&&sudo make install

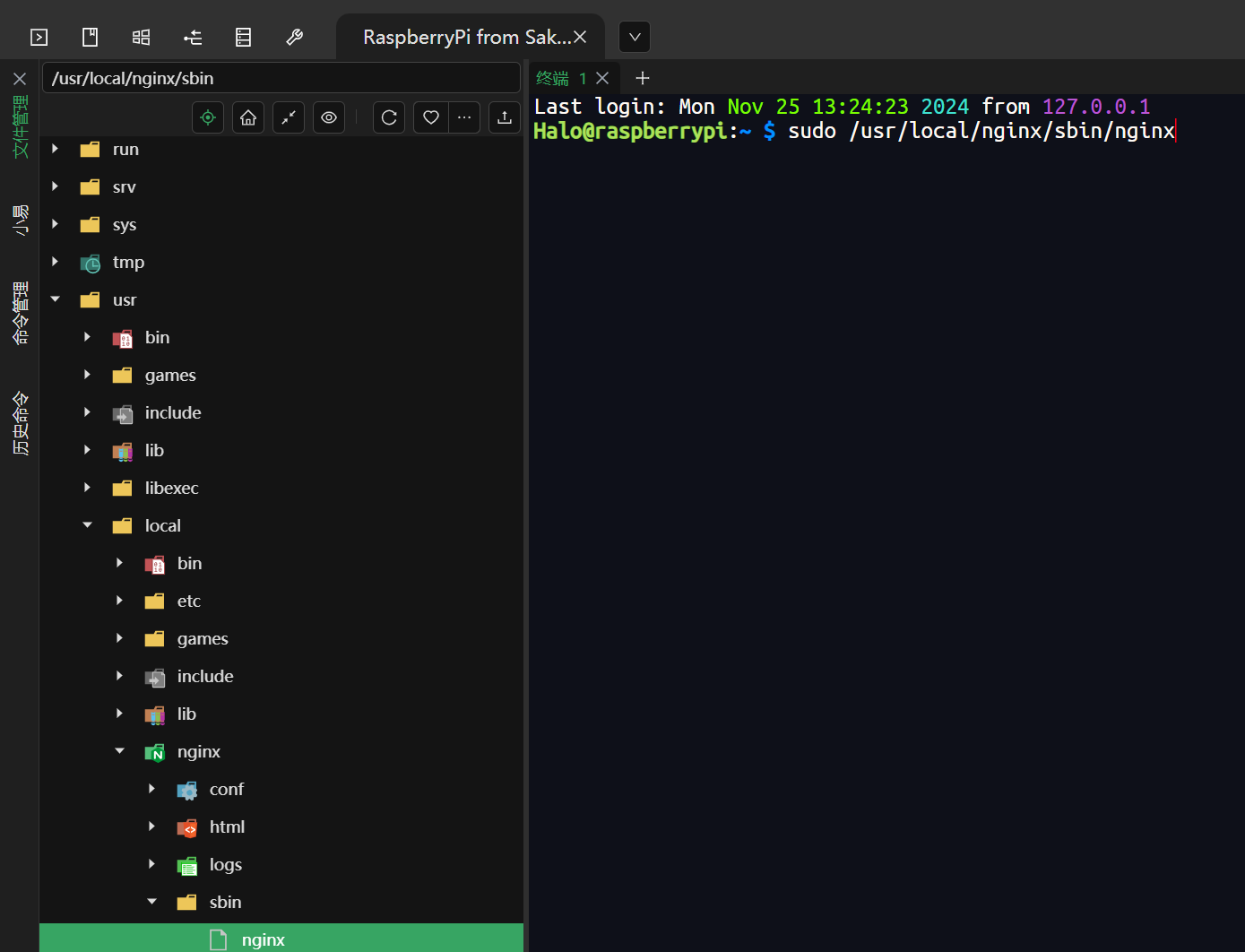

编译完之后直接就可以启动了

1
sudo /usr/local/nginx/sbin/nginx
image-20241125162749646

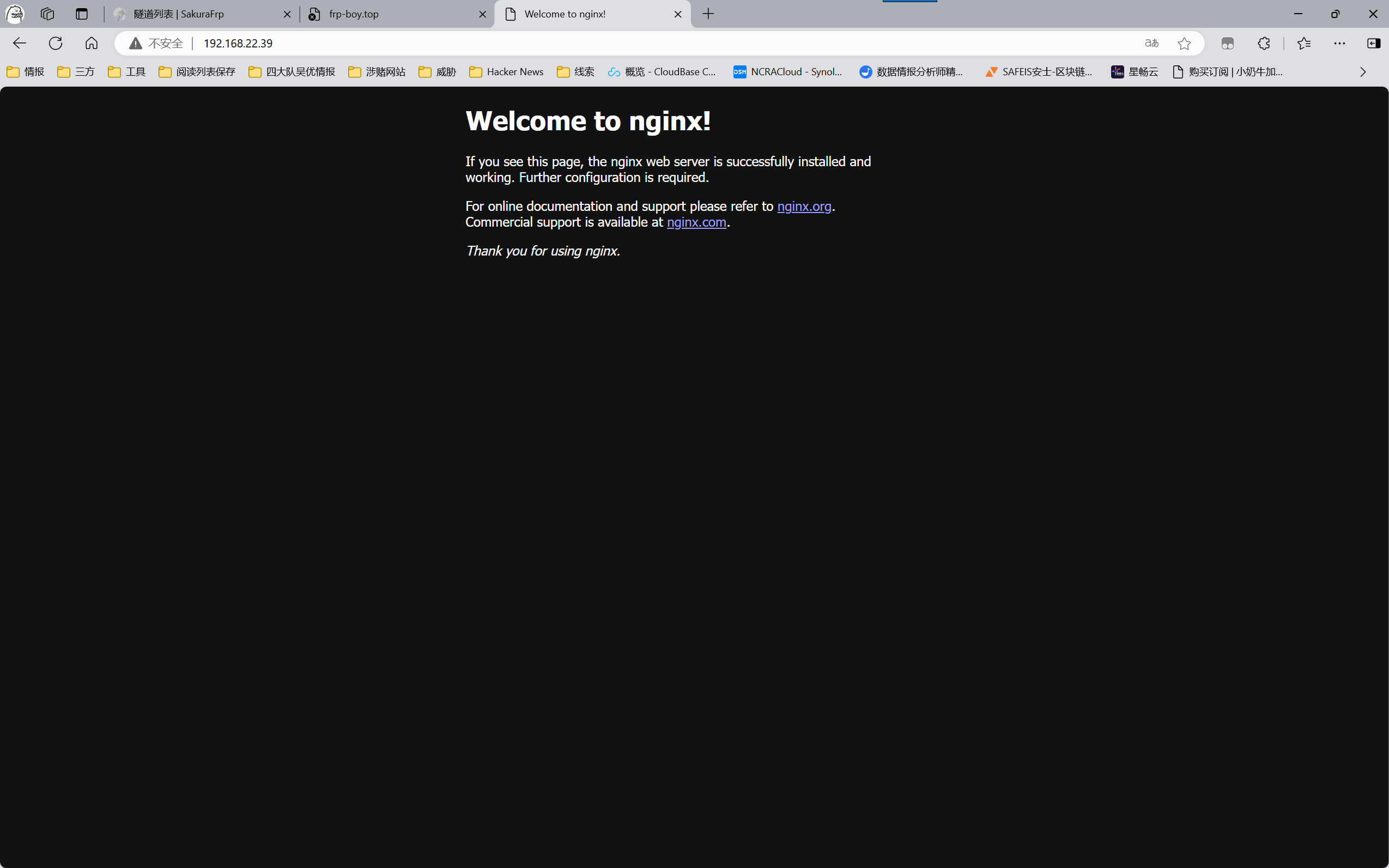

在本地查看一下网页

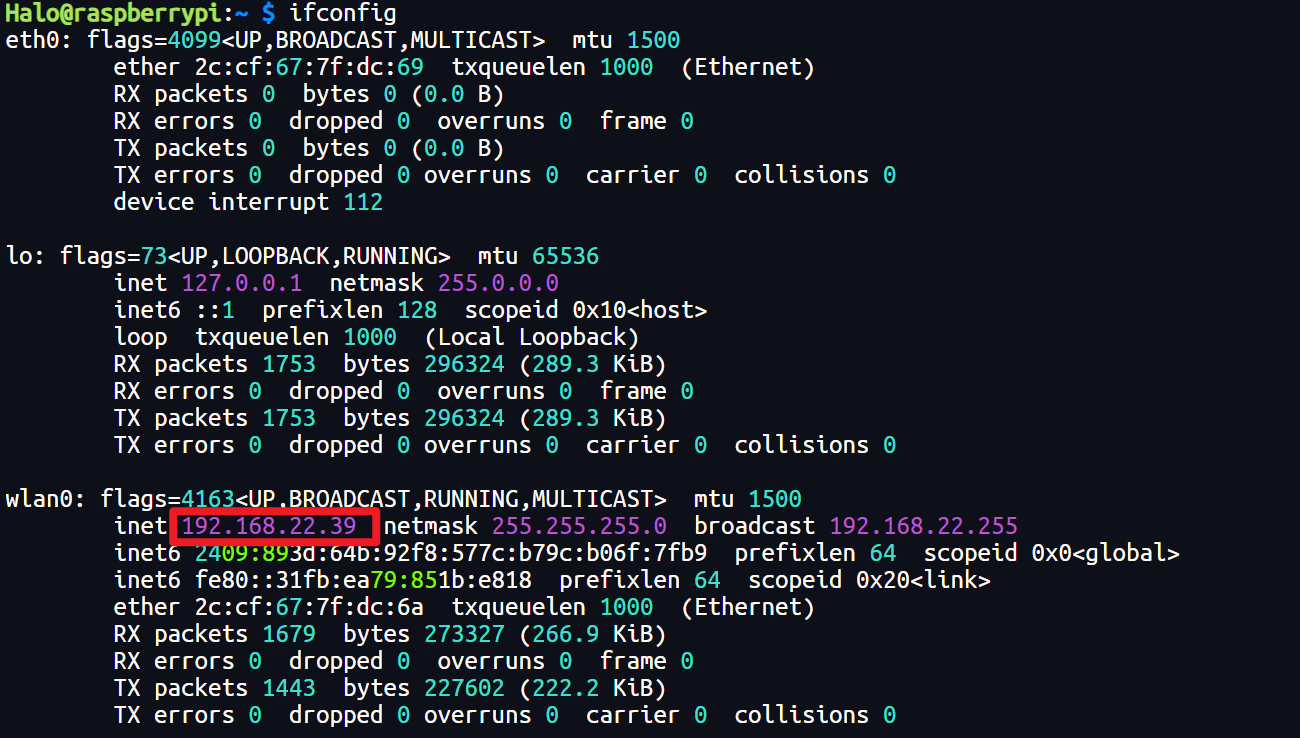

ifconfig看一下局域网内的IP地址

image-20241125163025047 image-20241125163046438

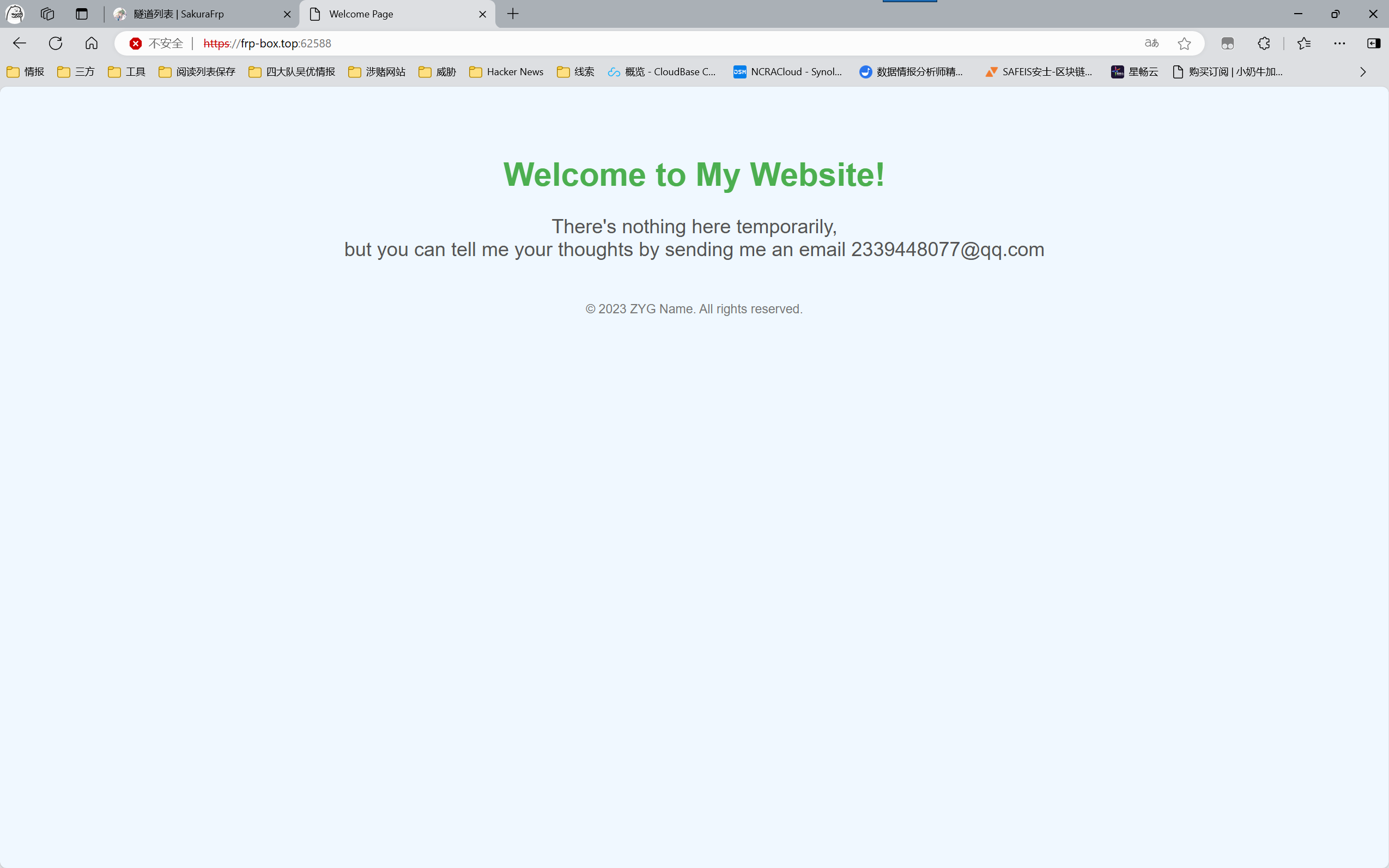

然后如果在公网访问需要再建一个隧道，用来穿透Nginx的80端口

image-20241125170815139

当然，内网穿透隧道可能会变，导致不能一直访问，有一个解决方法是在github上创建一个page（因为已经有一个github的博客），然后再在这个page的script里面写一个重定向就可以了，如果隧道改了，那么直接在github的page上更新就可以了。不过没有备案的话，访问还是会显示不安全，不过也无伤大雅
